一、案例背景
制药行业对合规性、精准度要求极高，纯化生产线是药品生产核心环节，直接决定药品纯度与安全性，其工艺稳定性、参数可控性是符合《中国药典》《USP》等标准的关键。随着工业自动化与工业物联网深度融合，制药企业亟需打通控制设备通讯壁垒，实现纯化生产线全流程自动化管控与数据可追溯。
某大型制药企业纯化生产线涵盖原水预处理、反渗透、EDI除盐、紫外消毒等12道核心工艺，需严格控制电导率（≤1.3μS/cm）、TOC（≤0.5mg/L）、微生物（≤100CFU/mL）等关键参数。其控制系统采用异构PLC架构：施耐德PLC作为EtherNet/IP主站，部署于中控室，负责整体工艺调度、参数设定、数据汇总及合规记录，适配 工业自动化 全局管控需求；欧姆龙本地控制PLC作为EtherCAT主站，分散部署于现场，负责采集工艺参数、控制执行设备，依托高速传输实现参数精准反馈与指令快速执行。
由于施耐德与欧姆龙PLC分属不同 总线协议 体系，EtherNet/IP与EtherCAT协议底层架构、数据格式差异显著，无法直接通讯，形成数据孤岛。欧姆龙采集的工艺参数、设备状态无法实时上传至施耐德中控系统，施耐德下发的控制指令也无法精准传达，导致工艺管控滞后、设备协同性差，易出现参数超标问题，增加人工运维工作量，难以满足制药行业合规化、智能化需求。
为破解总线协议兼容难题，打通工艺参数传输通道，完善 工业物联网 架构，企业选用塔讯TX161-RE-ECS/EIS工业网关作为核心互联设备。该设备通过高效协议转换功能，实现EtherNet/IP与EtherCAT双向透明通讯，无需修改原有PLC程序，即可完成异构PLC数据互通，充分发挥工业网关在工业自动化与工业物联网融合中的核心枢纽作用。
现场为Class D级洁净车间，温度18-25℃、湿度45%-65%，对设备稳定性、抗干扰性要求极高。施耐德PLC部署于中控室，欧姆龙PLC安装于各工艺单元防爆控制柜，塔讯网关采用DIN导轨固定于控制柜旁，通过屏蔽CAT6a线缆连接两台主站，做好接地、抗电磁干扰处理，确保7×24小时稳定运行，适配连续生产与合规管控需求。
二、协议转换网关功能简介

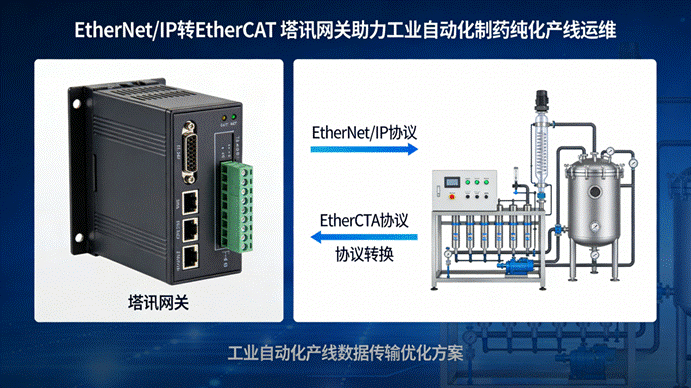

塔讯TX161-RE-ECS/EIS是面向高端工业场景的高性能工业网关 ，集物联网网关、智能网关、数据采集器于一体，专为异构PLC互联、总线协议互通设计，精准适配制药纯化生产线高精准、高稳定、高合规需求，核心功能如下：
1.高效协议转换功能：支持EtherNet/IP与EtherCAT双向透明转换，无需修改PLC程序，通过双缓冲区技术实现实时数据交互，转换延迟≤5ms、丢包率≤0.01%，彻底破解总线协议兼容难题，保障工艺参数与控制指令实时传输。
2.工业级数据采集器功能：内置高性能采集模块，实时采集欧姆龙PLC工艺参数、设备状态及施耐德PLC调度指令，对数据进行过滤、清洗标准化处理，支持1000条以上数据缓存与断点续传，为工业物联网平台、合规记录系统提供可靠数据源。
3.工业级高稳定性：铝合金外壳，具备抗电磁干扰、防尘、防潮性能，工作温度-40℃~85℃，支持24V DC冗余供电，MTBF≥10万小时，可7×24小时不间断运行，符合制药洁净车间安装标准，外壳光滑易清洁。
4.便捷配置与故障运维功能：支持Web端本地与远程配置，无需专业编程技能即可完成参数设置；具备完善故障诊断与报警功能，可实时监测网关运行、 协议转换 及数据传输状态，异常时及时报警，助力快速定位故障、缩短处置时间。
5.强兼容易扩展性：兼容多种工业总线与物联网协议，可灵活接入新增设备，支持对接MES、QMS系统，实现数据集中管理与追溯，完善 工业物联网 架构，为 工业自动化 升级提供扩展空间。

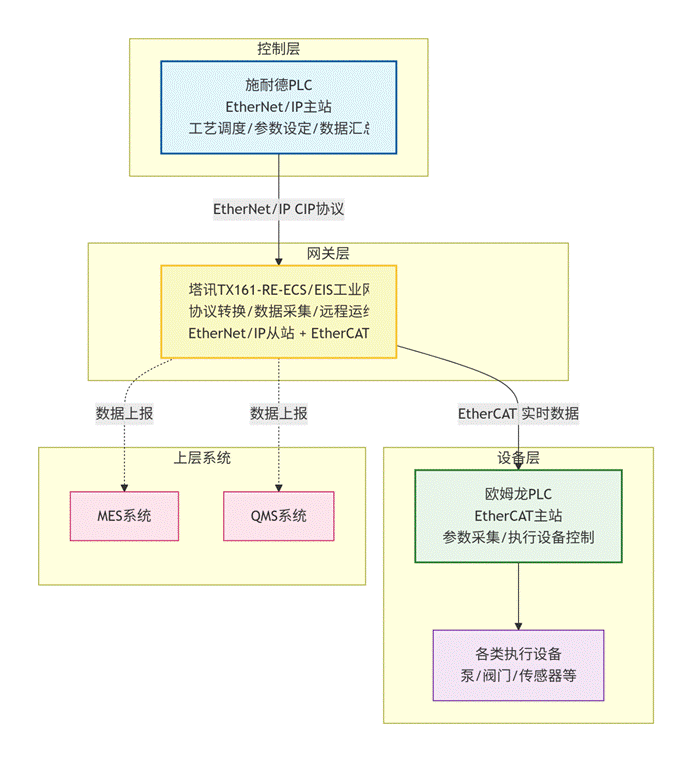

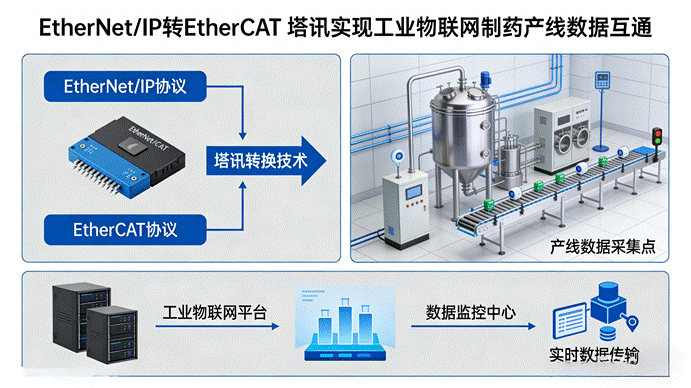

三、系统结构拓扑图
四、解决方案
针对纯化生产线 总线协议 不兼容、数据交互不畅、工艺管控滞后等核心痛点，结合制药行业合规化、智能化需求，依托塔讯TX161网关制定“协议互通、数据采集、精准管控、合规追溯”整体解决方案，核心目标是打通协议壁垒，提升 工业自动化 与 工业物联网 水平，保障纯化水品质，降低运维成本与合规风险。
1.系统架构设计：采用“控制层-网关层-设备层”三层 工业物联网 架构，控制层以施耐德PLC为核心统筹全局，网关层以塔讯网关为核心实现 协议转换 与数据传输，设备层以欧姆龙PLC及执行设备为核心完成现场控制，确保系统稳定精准运行。
2.协议转换方案：塔讯网关采用双主从一体设计，EtherNet/IP侧作为从站对接施耐德PLC，适配其CIP服务与IP参数；EtherCAT侧作为从站对接欧姆龙PLC，导入ESI文件、匹配通信参数，实现两种 总线协议 透明映射，无需修改PLC程序，实现数据双向实时交互。
3.数据采集与传输方案：利用网关 数据采集器 功能，按工艺需求设置采集频率（关键参数20ms/次、普通参数50ms/次），实时采集工艺参数与设备状态，经标准化处理后上传至施耐德PLC；采用屏蔽CAT6a线缆连接，接地电阻≤1Ω，支持数据缓存与断点续传，避免数据丢失，为合规记录提供支撑。
4.精准管控与合规方案：施耐德PLC根据实时参数自动下发调整指令，经网关 协议转换 后由欧姆龙PLC执行，确保工艺参数稳定；网关将所有数据上传至MES、QMS系统，实现数据可追溯，异常时及时报警，避免不合格产品产生。
5.现场部署方案：塔讯网关DIN导轨安装于工艺单元控制柜内，采用24V DC冗余供电；通讯接口通过屏蔽线缆连接两台PLC，总线首尾添加120Ω终端电阻减少信号反射，线缆整理固定、做好防尘抗干扰处理，适配洁净车间要求。
五、实施配置过程
项目实施严格遵循“前期准备-硬件部署-软件配置-调试测试-试运行-正式投运”流程，注重操作规范与数据可追溯，确保异构PLC稳定互联，具体步骤如下：
1.前期准备：清点检查设备与线缆，确认网关抗干扰、防尘性能适配现场；明确施耐德、欧姆龙PLC通讯参数；安装调试配置软件与电脑，确保可正常连接设备。
2.硬件部署与接线：将网关固定于控制柜DIN导轨，远离强干扰设备；接入24V冗余电源并检查稳定性；用屏蔽线缆连接网关与两台PLC，做好通讯接线与接地处理（接地电阻≤1Ω），添加终端电阻减少信号反射。
3.网关基础配置：将配置电脑与网关设为同网段，登录Web界面修改网络参数，使其适配施耐德PLC；开启冗余供电功能，设置切换时间≤10ms，保障连续运行。
4.协议转换参数配置：导入欧姆龙PLC ESI文件，扫描从站并配置PDO映射；设置网关EtherNet/IP侧为从站，导入EDS文件、匹配施耐德PLC通讯参数；验证数据映射准确性，确保参数上传与指令下发正常。
5. PLC与系统配置：在施耐德、欧姆龙PLC软件中配置通讯参数，绑定数据标签，编写控制与合规记录程序；配置网关与MES、QMS系统对接参数，实现数据集中管理。
6.调试测试：检查设备通讯状态，测试数据传输与参数管控效果，验证 协议转换 延迟≤5ms；模拟故障场景，测试缓存、冗余供电与报警功能；检查数据追溯完整性，确保符合合规要求。
7.试运行与正式投运：为期7天试运行，监测系统运行与参数稳定性，优化调整异常问题；试运行无异常后正式投运，安排运维人员定期巡检维护，确保系统长期稳定运行。
六、项目痛点、应用效果及实施前后对比
6.1项目痛点
实施前，生产线核心痛点制约工业自动化与工业物联网升级，具体如下：
1.协议壁垒突出：施耐德与欧姆龙PLC总线协议不兼容，无法直接通讯，形成数据孤岛，工艺参数与控制指令传输滞后，易导致纯化水品质不达标。
2.管控精准度低：工艺参数依赖人工巡检录入，数据误差率＞10%，记录不规范，难以满足合规要求，存在质量与处罚风险。
3.设备协同性差：各工艺单元衔接不及时，生产节奏紊乱，纯化水产能不足，无法满足生产需求。
4.故障排查低效：人工排查故障耗时久，平均响应时间＞35分钟，易导致生产线停机，增加生产成本。
5.运维成本高、数字化弱：需大量人工巡检录入，人力成本居高不下； 工业自动化与工业物联网脱节，数据无法集中管理追溯。
6.2应用效果
部署塔讯TX161工业网关后，彻底破解痛点，推动 工业自动化与工业物联网深度融合，应用效果显著：
1.打通协议壁垒：通过智能网关协议转换功能，实现施耐德与欧姆龙PLC双向数据交互，延迟≤5ms、丢包率≤0.01%，彻底打破数据孤岛。
2.提升管控精准度：网关数据采集器实现参数自动采集上传，数据误差率≤0.1%，采集效率提升85%以上，数据可追溯，完全符合合规标准，纯化水合格率提升至99.8%。
3.优化设备协同：施耐德PLC精准调度各工艺单元，设备衔接顺畅，纯化水产能提升40%以上，满足生产需求。
4.缩短故障响应：依托网关故障报警功能，故障响应时间≤3分钟，排查效率提升90%以上，非计划停机率降低70%。
5.降低运维成本、推动数字化：远程运维减少人工工作量，人力成本降低65%以上；对接 工业物联网 平台，实现数据集中管理，推动生产线数字化升级。
6.适配制药工况：工业级稳定性设计，完美适配洁净车间环境，7×24小时不间断运行，保障生产线稳定。
6.3实施前后效果对比
结合实际运行数据，核心指标对比如下表所示：
| 对比指标 | 实施前 | 实施后 | 提升/改善效果 |
| 协议兼容性 | 协议不兼容，无法互通 | 工业网关 实现双向 协议转换 | 打破 总线协议 壁垒，实现异构PLC互联 |
| 数据传输延迟 | 数据滞后严重 | ≤5ms | 实现参数、指令实时传输 |
| 数据误差率 | ＞10% | ≤0.1% | 提升数据准确性，满足合规要求 |
| 数据采集方式 | 人工记录、手动录入 | 数据采集器 自动采集上传 | 采集效率提升85%以上 |
| 故障响应时间 | ＞35分钟 | ≤3分钟 | 响应效率提升90%，缩短停机时间 |
| 生产线停机率 | ＞11% | ≤3.3% | 停机率降低70%，保障连续生产 |
| 运维人力成本 | 高，需大量人工 | 低，支持远程运维 | 人力成本降低65%以上 |
| 纯化水合格率 | 95%以下 | 99.8%以上 | 提升产品品质，降低质量风险 |
| 设备协同性 | 协同不畅，衔接滞后 | 精准协同，衔接顺畅 | 生产效率提升40%以上 |
| 数字化水平 | 自动化与信息化脱节 | 对接 工业物联网 ，数据集中追溯 | 推动 工业自动化 、 工业物联网 升级 |
七、案例总结
本次项目以塔讯TX161-RE-ECS/EIS工业网关为核心，成功解决了施耐德与欧姆龙PLC总线协议不兼容的核心痛点，实现了工艺参数实时采集、控制指令精准下发，推动制药纯化生产线工业自动化与工业物联网深度融合，提供了高效可行的智能化、合规化管控解决方案。
塔讯TX161网关充分发挥 工业物联网网关的核心作用，其高效 协议转换 、稳定数据采集器功能及工业级可靠性，完美适配制药洁净车间工况。该网关无需修改原有PLC程序，改造便捷、成本可控，不仅打破 总线协议 壁垒与数据孤岛，还大幅提升了工艺管控精准度、设备协同性与运维效率，降低了合规风险与运维成本，为企业创造了显著效益。
本案例印证了协议转换智能网关在制药行业工业自动化 、 工业物联网建设中的核心价值。塔讯TX161网关适配性强、合规性高，可广泛应用于制药纯化、制剂生产等细分场景，为异构设备互联互通提供了可复制、可推广的技术路径。
随着工业物联网技术发展，制药行业数字化、智能化需求将持续提升， 总线协议 转换的重要性愈发凸显。未来，企业可依托塔讯TX161网关的扩展性，完善工业物联网架构，实现纯化生产线全流程智能化运维，推动制药行业高质量、合规化发展。
