摘要：航空燃油离心泵作为航空发动机燃油系统的核心动力元件，其高空运行性能直接影响飞行安全。本文基于逆向工程理论构建了航空燃油离心泵参数化智能优化平台，实现了诱导轮、叶轮和蜗壳几何参数的精确提取、数值计算及优化设计，并系统分析了诱导轮与叶轮间时序位置和轴向距离的匹配性对航空燃油离心泵水力性能与空化性能的影响规律。
研究采用ANSYS Workbench集成化仿真平台，融合CFturbo逆向建模、ANSYS Mesh网格划分、CFX流场数值解析及OptiSLang多目标优化四大核心模块，实现了航空燃油离心泵全流程自动化协同设计。以叶片进口安放角、出口安放角及叶片包角为设计变量，采用拉丁超立方实验设计方法构建代理模型，通过粒子群优化算法进行多目标寻优。优化后水力效率提升2.96%，临界空化余量降低6.44%。在此基础上，系统探究了诱导轮与叶轮时序位置角度（0°、25°、50°、75°）及轴向距离（0S~1.4S）对泵性能的影响机制。结果表明：时序位置角度对泵外特性与空化特性具有显著调控作用，扬程和效率随角度增大呈先降后升规律，空泡体积分数呈先增后减趋势；轴向距离从0S增加至1.4S过程中，扬程和效率先升后降，空泡体积分数先减后增；当诱导轮与叶轮周向角度为0°、轴向距离为1.0S时，泵综合性能最优，水力效率提高3.1%，临界空化余量降低13.79%。研究结果为航空燃油离心泵诱导轮优化设计及与叶轮匹配性研究提供了系统的理论依据与技术参考。
关键词：航空燃油离心泵；逆向参数化；诱导轮；叶轮匹配；多目标优化；空化性能
一、航空燃油离心泵相关研究概述
1.1 研究背景与意义
航空燃油离心泵是航空发动机控制系统与燃油供给系统的关键动力元件，其在高空环境下的运行性能对飞行安全具有决定性影响。高空环境的低温低压条件极易诱发空化现象，空化不仅导致泵效率下降、扬程骤降，还可能对叶轮、诱导轮等过流部件造成严重的空蚀破坏，进而危及飞行安全。因此，提升航空燃油离心泵的抗空化能力与综合水力性能，已成为航空动力系统研究领域的重要课题。
在提升离心泵抗空化性能方面，目前国内外应用最广泛的方法是在离心叶轮前设置诱导轮。诱导轮通过对来流进行预增压处理，能够有效抑制叶轮入口局部低压区的形成，从而提高泵的扬程和效率，并降低净正吸入压头。然而，诱导轮的引入也带来了新的技术挑战——诱导轮与离心叶轮之间存在无叶片区，增大了轴向距离，增加了诱导轮与离心叶轮间的匹配问题，进而可能导致离心泵效率降低。若诱导轮与离心泵匹配不合理，还会导致泵效率降低和能量损耗增加。因此，诱导轮不仅要具备优异的自身空化性能，还必须与下游叶轮实现良好的流动匹配，才能充分发挥其增压与抗空化的双重功能。
当前，关于诱导轮与叶轮匹配关系的研究大多集中于诱导轮自身的结构参数优化，而对诱导轮与叶轮之间相对位置（包括周向时序位置和轴向距离）匹配规律的系统性研究仍显不足。特别是针对航空燃油离心泵这一特定应用场景，诱导轮与叶轮的匹配机理及其对水力性能和空化性能的影响规律，尚需进一步深入探究。
基于上述背景，本文基于逆向工程理论构建航空燃油离心泵参数化智能优化平台，在对诱导轮进行多参数多目标优化的基础上，系统分析诱导轮与叶轮间时序位置和轴向距离的匹配性对燃油离心泵水力性能与空化性能的影响，以期为提升航空燃油离心泵的高空综合性能提供理论依据与技术支撑。
1.2 国内外研究现状
航空燃油离心泵的研究主要涵盖结构设计、性能优化、内流数值分析和试验测量等多个方面。在结构设计与优化方面，WANG等采用速度系数法对多种结构形式的航空燃油离心泵蜗壳进行设计，发现相较于其他结构，采用双蜗壳结构能够显著提升大流量工况下的运行效率。贺青等运用相似设计法通过改进叶轮结构参数，显著提升了泵的增压能力和工作效率。符江锋等梳理了离心泵领域主流的参数化设计与优化方法，通过对比研究揭示了四种典型参数化设计方法的核心技术特征及其应用边界。WU等提出了一种结合改进型五点四次Bezier曲线与智能优化算法的多学科协同优化方法，经优化后的叶轮水力效率提升了4.4%，叶轮形变量降低了0.6μm。
在数值模拟与内流分析方面，李嘉等对一体式诱导轮-叶轮结构的航空燃油离心泵进行了空化特性分析，运用CFD方法准确预测了泵的空化性能曲线，并通过试验验证了数值模拟结果的可靠性。王凯等分析了不同流量工况下燃油离心泵的空化形态及压力瞬态特性，发现空泡首先在叶片前缘生成，并随空化数降低向叶片根部及背面扩展。王凯等还研究了不同转速下超高转速高压燃油离心泵的能量特性和出口压力脉动特性的变化规律。
在诱导轮研究方面，NASA于1971年构建了诱导轮设计理论框架，为后续研究奠定了理论基础。BRENNEN等应用二元流动理论构建了诱导轮数学模型，揭示了叶片攻角、安放角、厚度及叶片数等关键参数对空化初生的影响规律。COUTIER-DELGOSHA等研究了诱导轮叶片数对涡轮泵能量转换特性的影响规律，构建了包含空化数、扬程系数和效率参数的多目标优化函数。朱祖超等通过能量梯度理论重构了高速离心泵诱导轮设计方程，提出了基于比转速分区的型线优化准则。孔繁余等基于涡动力学理论构建了变螺距诱导轮多目标优化体系，使临界空化数降低27%。程效锐等揭示了叶片后倾角及环形槽位置对高速诱导轮性能的协同影响机制。HOU等基于k-ε湍流模型对带诱导轮与不带诱导轮的高速离心泵进行了数值模拟与实验对比，发现诱导轮能够对流体进行预增压处理，抑制局部低压区的形成。MANSOUR等通过实验对比了不同的诱导轮布置方式，发现优化后的诱导轮能够将泵性能骤降临界气体体积分数提升至7%。
在诱导轮与叶轮匹配性研究方面，学者们开展了初步探索。Wang等研究了诱导轮和叶轮之间的轴向距离和圆周偏转对空化性能的影响，发现改变轴向距离和圆周偏转均可提升泵的空化性能，但改变轴向距离效果更为显著。冷洪飞等通过数值方法探索了叶轮与诱导轮之间的轴向距离匹配对离心泵性能的影响，发现随着轴向距离增加，扬程和效率也随之增加，必需空化余量降低。李仁年等探讨了诱导轮出口与叶轮进口轴向投影的夹角对离心泵叶轮空化性能的影响，发现偏转角为5°时离心泵的水力性能表现较优。卢金玲等研究了诱导轮时序位置对离心泵水力性能的影响。许陈栋等通过改变诱导轮叶片参数得出增加叶片数、减小叶片厚度可以提高诱导轮的扬程，从而降低离心泵的临界空化余量。郭晓梅等对比分析了不同诱导轮结构对离心泵水力性能及空化特性的影响规律，发现前置变螺距诱导轮改善空化性能效果最好。王晓娜等通过研究不同几何形状环形槽对高速诱导轮空化性能的影响，发现单曲率槽使泵的必需空化余量显著降低27.0%。
在参数化优化方法方面，Fu等提出了一种基于高精度模拟的代理模型优化航空燃油离心泵诱导轮空化性能的方法，采用粒子群优化方法对诱导轮组件进行优化设计，优化后空化数由0.0456减少到0.0407。Zhong等提出了超参数寻优的双调和方程代理模型方法，解决了航空燃油离心泵性能参数高度非线性导致的代理模型构建准确性差的问题。
综上所述，目前在航空燃油离心泵多参数协同优化及诱导轮-叶轮匹配性方面仍存在以下不足：一是缺乏将逆向工程、参数化建模、数值仿真与智能优化深度融合的系统性研究框架；二是诱导轮与叶轮之间时序位置角度和轴向距离的匹配规律及其对水力性能和空化性能的耦合影响机制尚不清晰。本文正是针对上述问题展开系统研究。
二、逆向参数化智能优化平台构建
2.1 平台总体架构

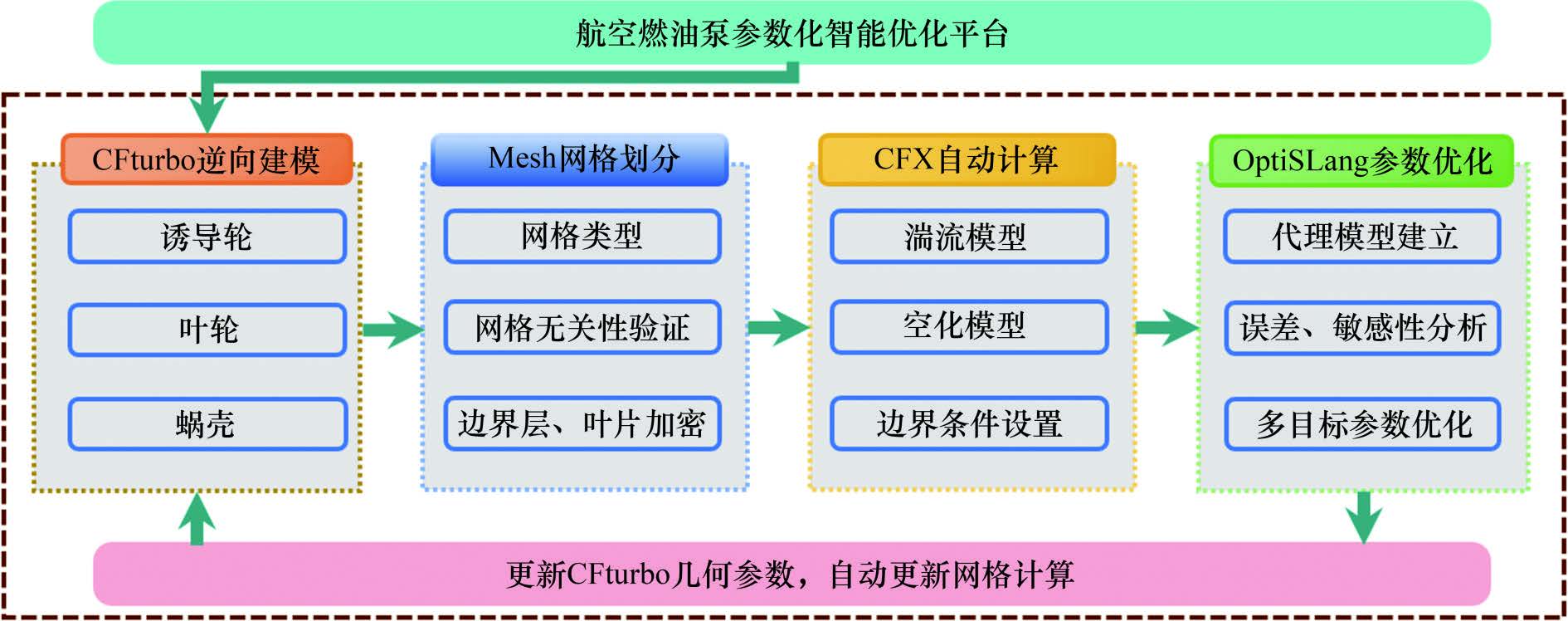

基于ANSYS Workbench集成化仿真平台，根据逆向工程理论构建了融合参数化建模、数值仿真与智能优化的多学科协同设计平台。该平台通过模块化集成四大核心模块——CFturbo逆向建模模块、ANSYS Mesh网格划分模块、CFX流场数值解析模块以及OptiSLang多目标优化模块——实现了航空燃油离心泵从几何特征重构、计算域网格划分、流场特性解析到参数协同优化的全流程自动化设计。
该平台的设计理念在于打通逆向工程与正向优化之间的技术壁垒。传统的离心泵设计往往依赖原始设计图纸或三维模型，当原始设计资料不完整或需要对既有产品进行改进时，逆向工程技术提供了从实物或已有模型出发获取关键几何参数的可行路径。而参数化技术的引入则使得几何模型的关键特征能够以变量形式进行表达，为后续的数值仿真与优化设计奠定了数据基础。
2.2 逆向参数化重构流程
平台的具体运行流程如下：

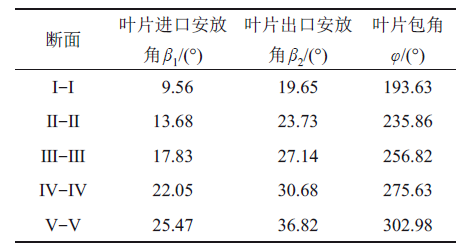

第一步，采用CFturbo软件对航空燃油离心泵诱导轮、叶轮和蜗壳等流体域进行逆向重构，提取关键几何参数并生成三维模型。以诱导轮为例，逆向重构过程首先将诱导轮子午面沿轴向划分为五个特征断面，其中轮缘断面定义为Ⅰ-Ⅰ断面，轮毂断面定义为Ⅴ-Ⅴ断面。随后通过几何测量与分析，确定诱导轮的关键几何参数：进口轮毂直径为15.50mm，进口轮缘直径为70.60mm；轴向长度为42mm；出口轮毂直径为18mm，出口轮缘直径为65.60mm。为优化叶片结构，轮毂处叶片最大厚度限制为2.50mm，轮缘处叶片最大厚度限制为1.50mm。最后，基于等角映射原理，将诱导轮三维叶片表面展开至二维平面，以精确提取叶片的几何特征。这一方法能够在保留原始模型气动设计精髓的同时，实现几何特征的参数化表达，为后续优化设计提供准确的初始几何数据库。
第二步，通过Mesh模块对三维模型进行高质量网格划分，确保数值计算精度。针对不同过流部件的几何特征差异，采用分区异构的网格策略：进出口段、蜗壳、导叶及前后泵腔等几何结构较为规则的区域采用结构化网格划分，以提高网格质量和计算效率；而叶轮、诱导轮由于其几何形状复杂，采用适应性较强的非结构化网格划分，以更好地贴合其曲面特征。为确保数值计算精度，对流动特性变化显著的区域进行局部网格加密处理，重点包括叶轮和诱导轮叶片的进口边、出口边以及叶顶间隙等区域。此外，为捕捉边界层效应，在近壁面区域设置了边界层网格，确保壁面y+满足湍流模型的适用要求。
第三步，基于CFX对航空燃油离心泵内部流场进行数值计算。采用RNG k-ε湍流模型和Zwart-Gerber-Belamri空化模型对诱导轮性能进行数值模拟。工作介质选用航空煤油RP-3。进口边界采用总压边界条件，压力为101325Pa；出口边界条件采用质量流量出口，流量为10.4kg/s；叶轮转速设定为7500r/min。壁面处理采用标准壁面函数法，满足无滑移边界条件；动静部件交界面采用冻结转子方法处理，旋转角度设置为360°，数值计算的残差收敛精度设置为10⁻⁴，以确保计算结果的可靠性。
第四步，基于OptiSLang平台构建代理模型，集成粒子群优化算法实现基于Pareto前沿解的全局多目标参数寻优。代理模型的构建有效降低了高保真CFD仿真的计算成本，使得在较大设计空间内进行全局优化成为可能。
2.3 平台可靠性验证
为验证上述逆向重构与数值计算方法的可靠性，将逆向重构模型的数值计算结果与原设计模型的计算值及试验结果进行对比分析。结果表明：逆向重构模型数值结果与原设计模型计算结果吻合度较高，且与试验结果在整体变化规律上表现出良好的一致性。在设计工况下，扬程相对误差为1.26%；在其他工况下，扬程最大相对误差不超过2%。这一精度水平充分验证了逆向重构方法的准确性以及数值计算方法的可靠性，表明所构建的参数化智能优化平台能够为后续的优化设计与匹配性研究提供可信的计算基础。
三、研究对象与数值计算方法
3.1 全流场计算模型
燃油离心泵全流场计算模型包括诱导轮、叶轮、蜗壳、导叶、前泵腔、后泵腔、进口延长段及出口延长段。模型的主要设计参数如下：设计流量10.4kg/s，转速7500r/min。这一全流场模型的构建涵盖了从进口到出口的完整流动路径，能够真实反映航空燃油离心泵内部的三维粘性流动特征，为后续的数值计算与性能分析提供准确的几何边界。
3.2 网格划分与无关性验证
基于Mesh软件对燃油离心泵各过流部件进行网格划分。如前所述，针对不同部件的几何特征采取差异化的网格策略——规则区域采用结构化网格，复杂曲面区域采用非结构化网格。在此基础上，为确定合适的网格密度，构建了五种不同网格数量的计算模型，单元数分别为340万、400万、470万、550万和620万个。通过定常非空化数值计算，分析了不同网格数量下燃油离心泵在额定工况下的扬程变化。当网格数量达到550万个时，燃油离心泵扬程的变化幅度小于0.1%，表明计算结果已趋于稳定。综合考虑计算精度与计算效率，最终选择550万网格方案作为后续数值计算的基准方案。
3.3 湍流模型与空化模型
数值计算采用RNG k-ε湍流模型。该模型在标准k-ε模型基础上进行了重整化群改进，能够更好地处理具有高应变率及流线弯曲程度的复杂流动，适用于离心泵内部具有强旋转和曲率效应的流动模拟。
空化模型采用Zwart-Gerber-Belamri空化模型。该模型基于简化的Rayleigh-Plesset方程描述气泡动力学，具有计算稳定性高、经验参数少、能够较准确预测泵内空泡生成与溃灭过程等优点，在离心泵空化流动数值模拟中得到了广泛应用。
工作介质选用航空煤油RP-3，其物性参数根据实际工作温度和压力条件设定。进口边界采用总压边界条件（101 325Pa），出口边界采用质量流量出口（10.4kg/s），叶轮转速7500r/min。壁面处理采用标准壁面函数法，满足无滑移边界条件。动静部件交界面采用冻结转子方法处理，旋转角度设置为360°。数值计算的残差收敛精度设置为10⁻⁴。
四、诱导轮多目标优化设计
4.1 多目标优化模型
诱导轮的几何构型对其空化性能和水力效率具有决定性影响。在众多几何参数中，叶片进口安放角、出口安放角及叶片包角是影响诱导轮性能的关键设计变量。叶片进口安放角直接影响来流与叶片的匹配程度，决定了入口处的冲角损失和空化初生的难易程度；叶片出口安放角影响诱导轮的增压能力和出口流动状态；叶片包角则决定了流道的长度和弯曲程度，影响流体的能量交换效率。
基于上述分析，本文选取叶片进口安放角、出口安放角及叶片包角作为关键设计变量。采用拉丁超立方实验设计方法，在设计空间内均匀采样100组样本点，用于构建设计变量与目标函数之间的近似模型。拉丁超立方方法能够在保证样本空间均匀覆盖的同时，以较少的样本点获得较高的空间代表性，特别适用于CFD仿真代价较高的优化问题。
优化目标设定为：在保证扬程变化幅度不超过3%的约束条件下，最大化水力效率并最小化临界空化余量。这一多目标优化框架兼顾了泵的能量性能和空化性能，符合航空燃油离心泵在实际工程应用中的综合性能需求。
4.2 代理模型构建与精度验证
基于拉丁超立方抽样方法生成的100组样本点，利用参数化智能优化平台进行数值计算，获取各样本点对应的性能参数。以此为基础，构建燃油离心泵效率及临界空化余量与叶片进口角、叶片出口角和叶片包角的代理模型。
为评估代理模型的预测精度，采用随机抽样法选取5组验证样本进行分析。结果表明：这5组样本的水力效率与临界空化余量的平均误差分别为0.0048和0.00063，均方根误差均低于0.01，决定系数均高于0.95。这一精度水平表明所构建的代理模型能够准确反映设计变量与目标函数之间的映射关系，可用于后续的全局优化搜索。
为进一步验证模型可靠性，从样本库中随机选取5组样本点进行可靠性测试，对比数值计算结果与模型预测值。回归分析结果表明近似函数具有较高的预测精度，能够有效指导优化搜索方向。
4.3 优化算法选择
为选择合适的多目标优化算法，对比分析了粒子群优化（PSO）、差分进化（DE）和协方差矩阵自适应进化策略（CMA-ES）三种算法。
DE算法在连续型全局优化问题中具有一定稳定性，但其性能对参数设置较敏感，且收敛速度较慢。CMA-ES算法在处理复杂非线性和多峰问题时具有较强的全局搜索能力，但其计算成本在处理高维问题或评估高代价函数时显著增加。
PSO算法源自对鸟群捕食行为的研究，是一种群智能算法。在其寻优过程中，各粒子通过对比个体最优值和群体最优值两个极值来更新运动状态，从而逐步向最优解收敛。PSO具有较高的收敛速度和搜索效率，且算法结构简单、参数调整相对容易。
综合考虑本研究中优化变量为连续实值几何参数、单次CFD仿真计算成本较高且需与OptiSLang流程紧密集成等特点，为在有限计算资源条件下获得质量可接受的Pareto近似解，最终选择PSO算法作为主要的多目标优化算法。基于上述代理模型，设定种群规模为250，迭代次数为600次，进行多目标寻优。优化后，获得满足约束条件的全局最优解。
4.4 优化结果验证

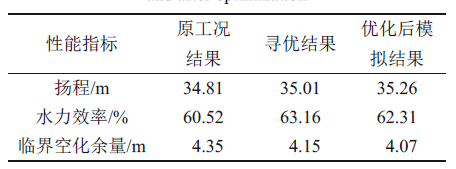

对优化后的叶片几何参数进行参数化重构，并对优化后的燃油离心泵进行空化数值模拟。扬程理论值与数值模拟值的相对误差为0.71%，效率相对误差为1.35%，临界空化余量相对误差为1.93%，均低于2%。这一结果表明优化结果的可靠性和数值计算的可重复性均处于较高水平。
进一步对比优化前后燃油离心泵的水力性能发现：优化后水力效率较原模型提升了2.96%，临界空化余量降低了6.44%。空泡体积分数显著下降。上述数据充分验证了多目标优化策略的有效性，表明通过合理调整诱导轮叶片进口安放角、出口安放角及叶片包角，能够在提升水力效率的同时显著改善空化性能。
4.5 优化前后空化特性对比分析
为深入揭示诱导轮几何优化对空化特性的影响机理，本文对比分析了优化前后燃油离心泵在不同有效空化余量工况下诱导轮与叶轮流道内的空泡体积分数分布规律。

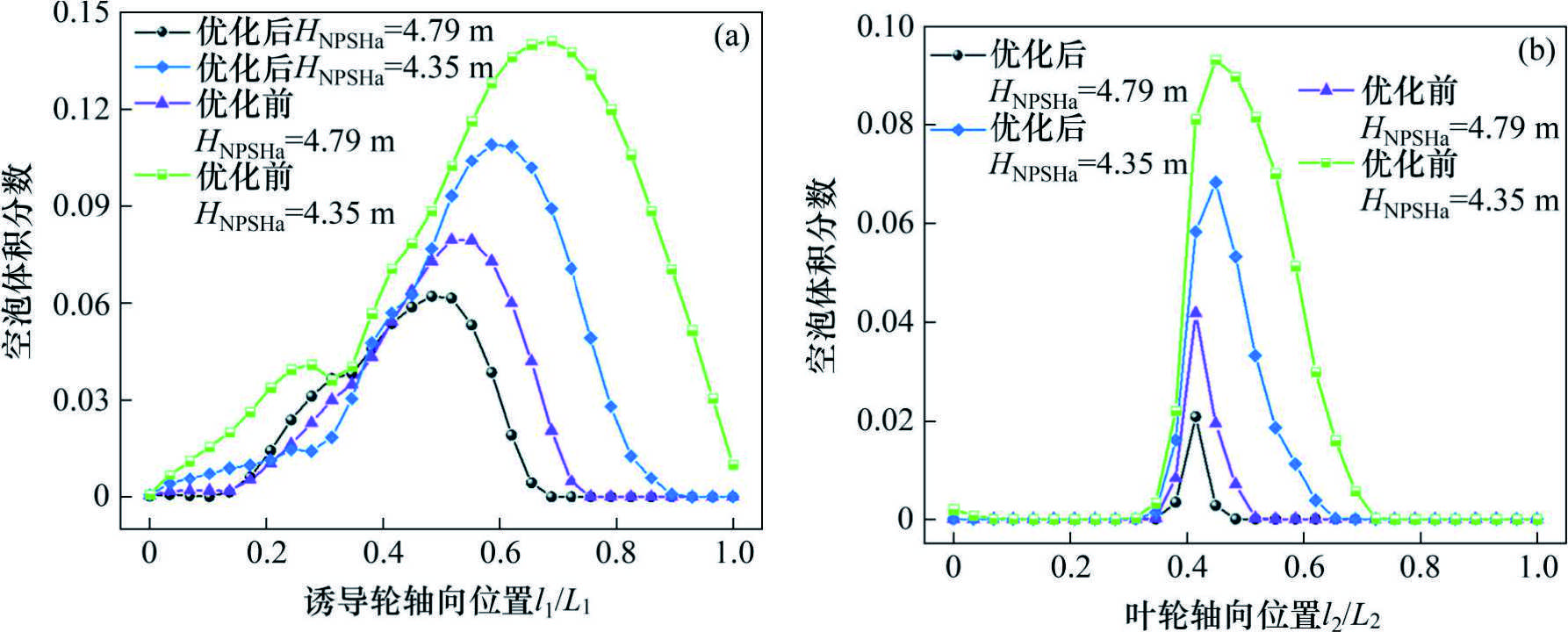

当有效空化余量HNPSHa=4.79m时，优化前诱导轮流道空泡体积分数峰值位于l₁/L₁=0.55处，空泡集中分布于诱导轮进口至轮缘后部区域；叶轮流道空泡峰值位于l₂/L₂=0.4处，主要集中于叶轮头部。优化后，诱导轮流道空泡体积分数显著降低，峰值前移至l₁/L₁=0.45处，空泡分布范围缩小至进口边至中部区域轴向位置，空泡在轮缘后部区域完全溃灭；叶轮流道空泡体积减小且峰值前移，头部空泡明显消散。
当有效空化余量降低至HNPSHa=4.35m时，优化前诱导轮流道空泡峰值延伸至l₁/L₁=0.70处，覆盖进口至叶片出口边区域，叶轮流道空泡体积激增。优化后，诱导轮流道空泡峰值前移至l₁/L₁=0.60处，叶轮流道空泡峰值位于l₂/L₂=0.45处，且在l₂/L₂=0.60后空泡完全溃灭。这表明优化后的诱导轮在相同有效空化余量下空泡生成量显著减少，有效延缓了空化临界状态的出现。

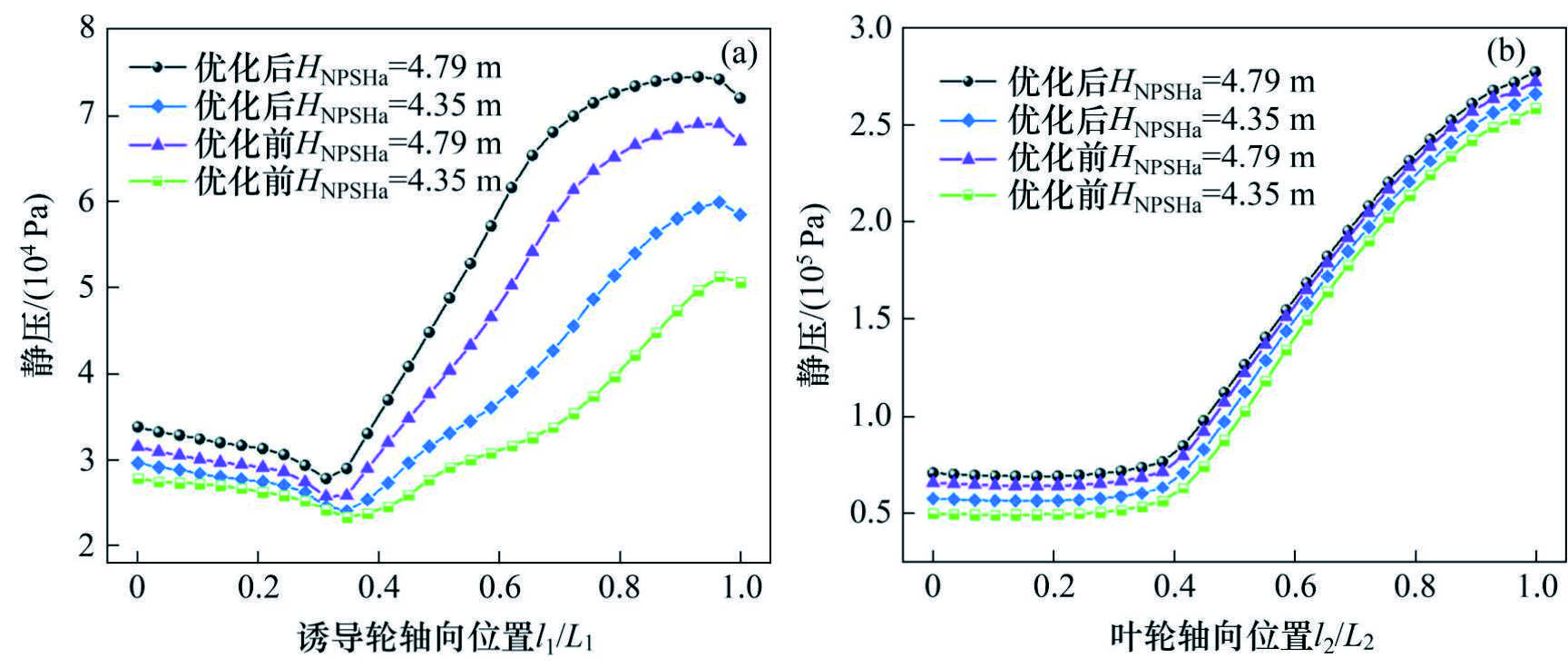

从静压分布来看，在不同有效空化余量条件下，优化后的诱导轮整体静压显著高于优化前。当HNPSHa=4.79m时，流道进口区域呈现较高的静压，在l₁/L₁=0.30处静压梯度显著增大；当HNPSHa=4.35m时，压力上升区呈现向下游迁移趋势。叶轮流道在l₂/L₂=0~0.3区段静压变化平缓，其后压力梯度显著增大；优化后叶轮在l₂/L₂=0.3~1.0区段的静压值普遍高于原模型。静压的提升有效抑制了低压区的形成，这是空化性能改善的根本原因。
五、诱导轮-叶轮匹配性分析
上述优化工作聚焦于诱导轮自身几何参数的改进。然而，在实际运行中，诱导轮与下游叶轮之间的相对位置关系对泵的整体性能同样具有至关重要的影响。诱导轮与叶轮之间的匹配涉及两个关键几何参数：周向上的时序位置角度和轴向上的距离。两者分别决定了诱导轮出口流场与叶轮入口流场在周向和轴向的衔接方式，共同影响着从诱导轮至叶轮的能量传递过程和流动发展状态。
5.1 时序位置对燃油离心泵性能的影响
5.1.1 方案设计
以上述优化后的燃油离心泵为研究对象，其结构参数如下：诱导轮采用三叶片设计，叶片呈120°等角度分布；叶轮采用四叶片结构，叶片呈90°等角度分布。基于此结构特征，本文提出一种时序位置调节方案：固定叶轮位置，通过调整诱导轮的周向安装角度，使诱导轮叶片尾缘与叶轮叶片前缘之间形成可控的周向相位差θ。
在时序位置角度的选取上，由于30°与60°存在角度重合现象，无法有效区分不同匹配特征；而过小的角度变化（如10°）在流动规律上不够明显，难以体现匹配差异。为保证工况差异性和规律性分析的合理性，最终选取0°、25°、50°、75°四个时序位置角度进行对比研究。这一角度序列覆盖了从完全对齐到显著错位的典型匹配状态，能够较为全面地揭示时序位置对泵性能的影响规律。
5.1.2 水力性能分析
在设计工况下，时序位置角度对燃油离心泵的外特性具有显著影响。随着时序位置角度增大，扬程和效率呈现出先下降后上升的变化规律。在时序位置角度为0°时，燃油离心泵性能最佳；而当时序位置角度为50°时，燃油离心泵性能最差。这一“先降后升”的非单调变化规律表明，时序位置对泵性能的影响并非简单的线性关系，而是与诱导轮尾迹与叶轮叶片的相对位置所决定的流动干涉模式密切相关。
5.1.3 流场分析

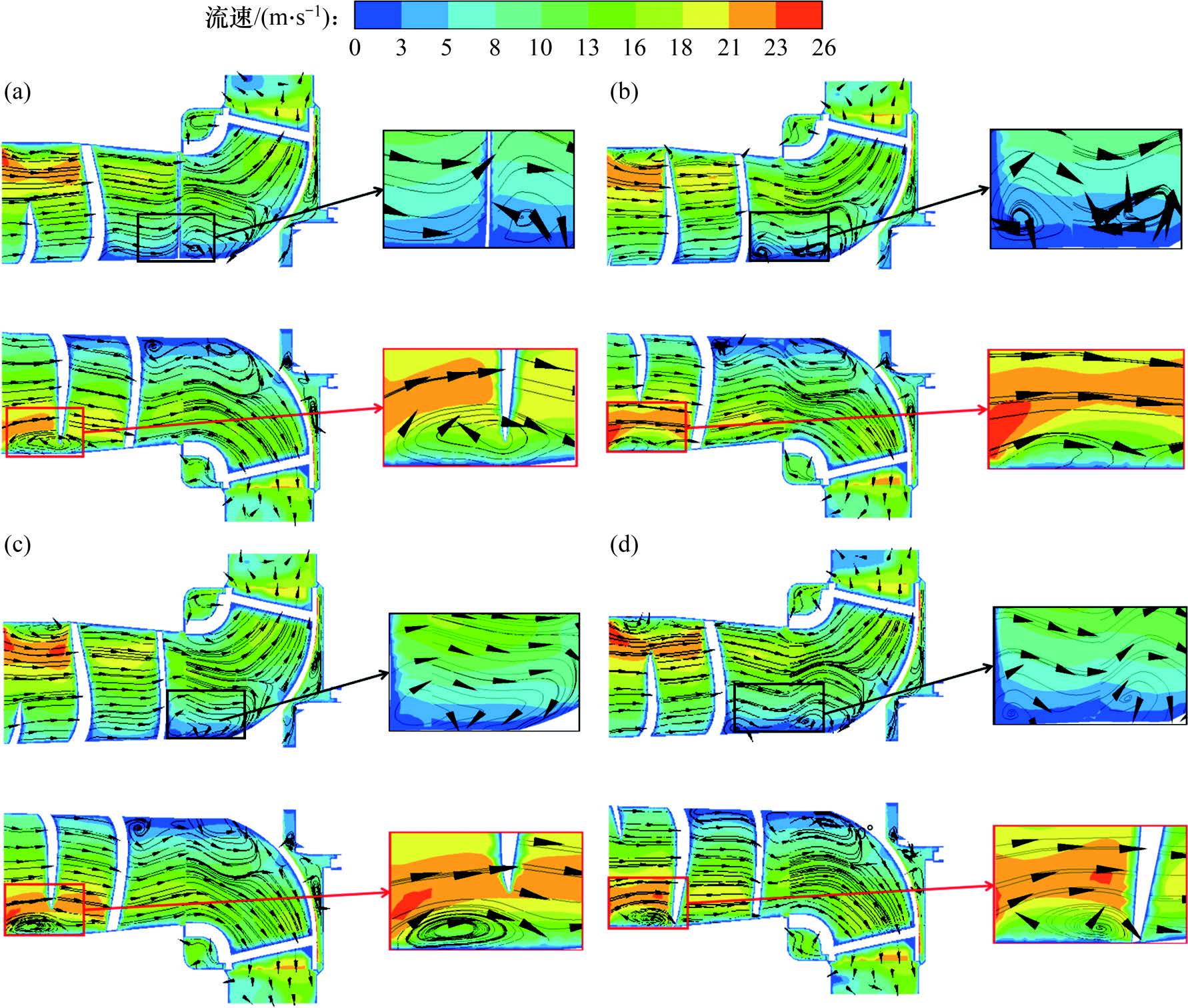

为深入揭示时序位置角度影响泵性能的流动机理，对设计工况下燃油离心泵轴向截面速度及流线分布进行了分析。结果表明，诱导轮进口轮缘区域存在显著的流动分离现象。对回流区域进行局部精细化分析发现，叶顶间隙区域由于径向压力梯度的作用，流体从叶片压力面向吸力面迁移，形成具有旋转特征的间隙泄漏涡结构。随着时序位置角度增大，诱导轮进口轮缘区域的回流强度呈现先增大后减小的非线性变化规律。当时序位置角度为0°时，回流现象很弱；而当时序位置角度为50°时，回流强度达到最大值。
此外，在诱导轮-叶轮交界面区域出现明显的二次回流现象，并形成了相应的涡旋结构。这一现象与诱导轮和叶轮之间的流动匹配特性存在显著相关性。经对比分析发现：当时序位置角度为0°时，交界面区域的回流强度最小；而当时序位置角度为25°时，该区域的回流现象最显著。这一变化规律与进口轮缘区域的流动特征呈现出良好的相关性，进一步验证了时序位置角度对内部流场的显著影响。
上述流场特征揭示了时序位置影响泵性能的内在机制：当诱导轮叶片尾缘与叶轮叶片前缘处于特定的相对位置时，诱导轮出口的尾迹流动与叶轮入口的来流之间形成有利的干涉模式，能够有效抑制交界面区域的回流和涡旋生成，从而改善流动均匀性、降低流动损失；而当相位差处于不利角度时，尾迹与主流之间的相互作用加剧，诱发更强的回流和涡旋结构，导致流动损失增加、水力性能下降。
5.1.4 空化性能分析

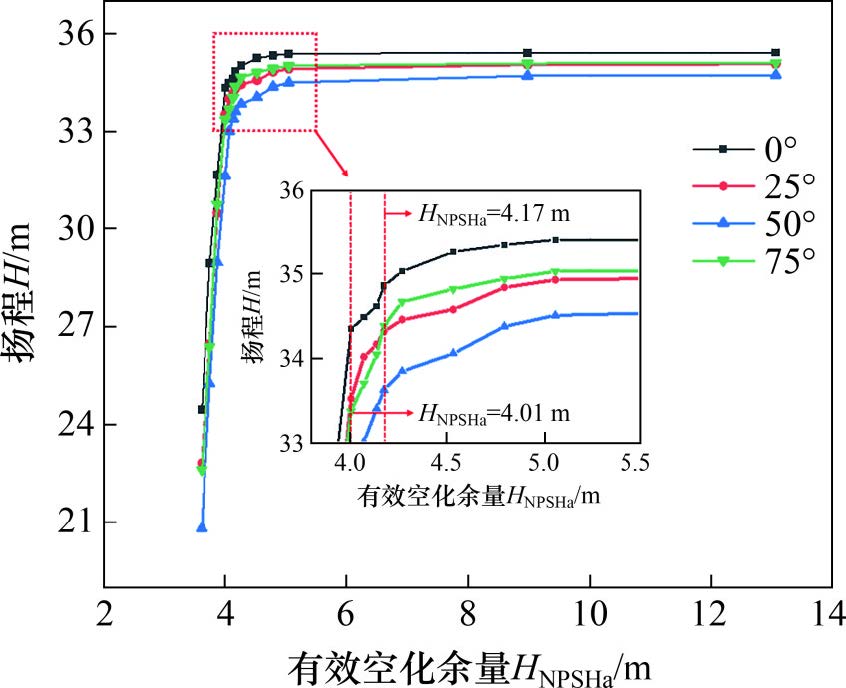

不同时序位置角度下燃油离心泵的空化性能曲线显示，随着有效空化余量降低，扬程变化呈现典型的双阶段演化特征：第一阶段为缓变阶段，扬程随HNPSHa降低呈线性缓慢下降；第二阶段为剧变阶段，扬程随HNPSHa降低呈指数级下降。通过对比分析不同时序位置角度下的空化特性发现，诱导轮与叶轮的时序位置角度对空化性能具有显著影响。定量分析结果表明：当时序位置角度为0°时，空化断裂点对应的临界空化余量为4.01m；而当时序位置角度为50°时，临界空化余量上升至4.17m，空化性能显著降低。
为深入研究时序位置角度对空化性能的影响机制，在有效空化余量HNPSHa=4.17m条件下，获取了不同时序角度下燃油离心泵叶轮和诱导轮在50%叶高截面的空泡体积分数分布云图。结果表明：当HNPSHa相同时，时序位置的改变能显著影响空化流场结构。当诱导轮与叶轮夹角为0°时，诱导轮背面出现局部空化现象，叶轮叶片进口边处开始产生微量空泡。随着时序夹角增大，空化区域呈现明显的扩展趋势：当夹角为25°时，诱导轮背面空泡体积分数增大，叶轮叶片背面空化区域扩展至叶片长度的1/3；当夹角达到50°时，空化现象最为严重，诱导轮背面出现大面积空泡覆盖，叶轮叶片背面空化区域扩展至叶片长度的3/4。然而，随着夹角进一步增大至75°，空化区域呈现收缩趋势。

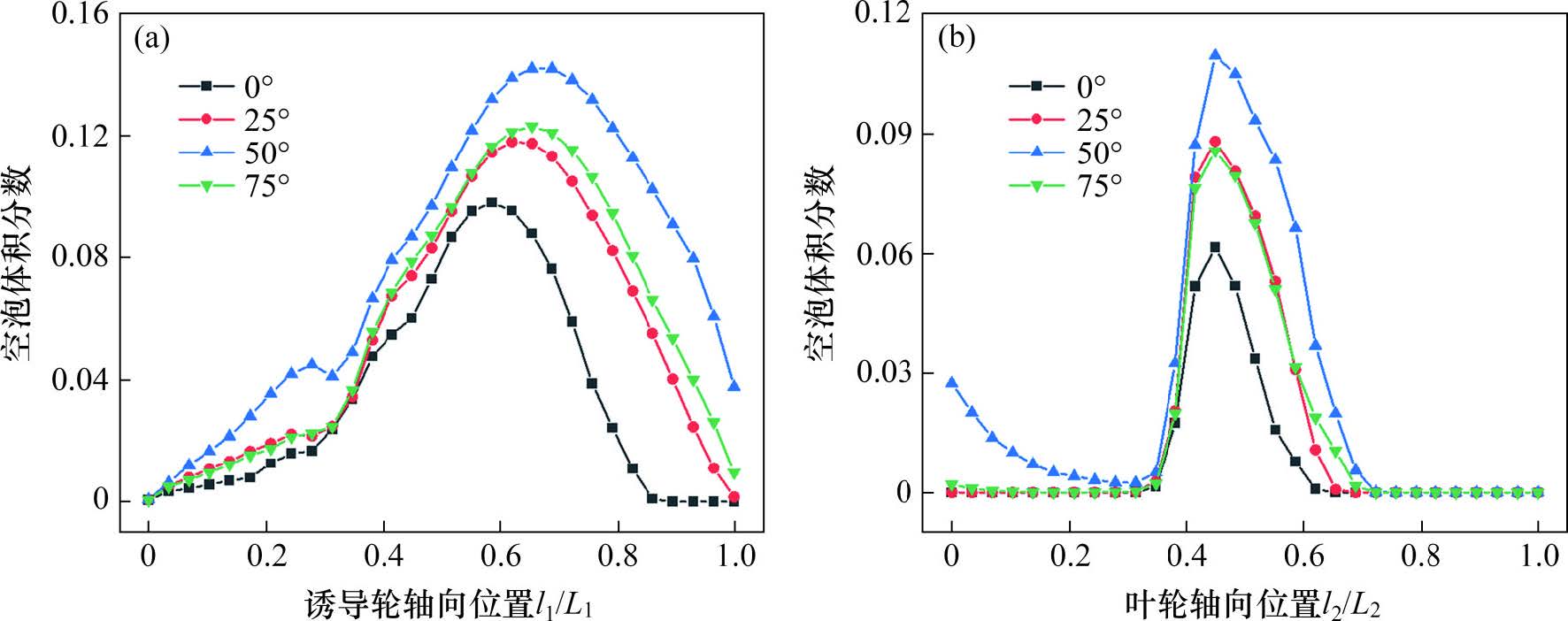

从空泡体积分数的定量变化来看，随着周向角度增加，诱导轮流道内的空泡体积分数呈现先上升后下降的趋势。当周向角度为0°时，空泡体积分数沿诱导轮轴向逐渐增加，并在l₁/L₁=0.58处达到最大值；随着周向角度增加，空泡体积分数进一步增大；当周向角度为50°时，空泡体积分数峰值位置后移至l₁/L₁=0.65处，且空泡几乎占据整个流道。继续增大周向角度，诱导轮内的空泡体积分数开始逐渐降低。
叶轮流道内的空泡体积分数变化规律与诱导轮相似。当周向角度为0°时，叶轮流道内的空泡体积分数在l₂/L₂=0.48处达到峰值。随着周向角度增加，叶轮流道内的空泡体积分数持续上升；当周向角度为50°时达到最大值，此时叶轮叶片背面的空化区域扩展至叶片长度的3/4。当周向角度增大至75°时，空泡体积分数开始逐渐下降。
综上所述，燃油离心泵的空化性能与时序位置存在显著关联。当诱导轮与叶轮的时序位置角度为0°时，燃油离心泵表现出最佳的空化性能；而当夹角为50°时，空化性能最差。这表明通过优化动静叶轮的相位匹配关系，能够有效调控泵内空化初生与发展过程，从而显著提升燃油系统的运行稳定性。其物理机制在于：时序位置角度决定了诱导轮出口的高速尾迹区与叶轮叶片前缘低压区的相对位置，当两者合理匹配时，能够避免尾迹区与低压区的叠加，从而抑制局部极低压区的形成，延缓空化初生。
5.2 轴向距离对燃油离心泵性能的影响
5.2.1 方案设计
为进一步探究轴向距离对燃油离心泵性能的影响规律，以诱导轮与叶轮的0°时序位置角度为基准，通过调节诱导轮与叶轮之间的轴向距离开展系统研究。
为量化轴向距离的影响，引入量纲一参数S。综合考虑计算成本和参数覆盖面，最终选取轴向距离L为0S、0.4S、0.8S、1.0S、1.2S和1.4S六个典型值。该设置覆盖了诱导轮与叶轮之间由紧密到宽松的典型匹配状态，在保证参数分布代表性的同时兼顾了计算效率。
5.2.2 水力性能分析
设计工况下燃油离心泵在不同轴向距离下的外特性表明：轴向距离的优化可显著改善燃油离心泵的水力性能。当轴向距离从0S增至1.0S时，扬程和效率均持续提升，在L=1.0S时达到峰值，分别为36.38m和63.62%。当继续增大轴向距离至1.2S时，性能参数趋于稳定。而当轴向距离超过1.4S时，出现了明显的性能衰减现象。这一“先升后降”的变化规律表明，轴向距离存在一个最优值，使得诱导轮与叶轮之间的流动衔接达到最佳状态。
5.2.3 流场分析
不同轴向距离条件下燃油离心泵叶轮轴向中截面内的速度场与流线分布特征揭示了轴向距离影响水力性能的流动机理。在诱导轮与叶轮距离为0S时，叶轮入口区域呈现低速特性，而出口区域则表现出高速流动特征。这种速度分布的不对称性表明诱导轮的预旋流功能被破坏，导致叶轮入口处的轴向速度分量明显降低。过小的轴向距离使得诱导轮出口的高速旋转流尚未充分发展便直接进入叶轮，破坏了叶轮入口应有的均匀来流条件。
随着轴向距离由0S逐渐增加至1.0S，叶轮入口区域的速度分布趋于均匀化，压力梯度分布也渐趋平缓。这一阶段的流动发展较为充分，表明诱导轮与叶轮之间的能量传递过程达到最优状态。适当的轴向距离为诱导轮出口流动提供了充分的掺混和发展空间，使得进入叶轮的流场更加均匀，减少了入口冲击损失。
然而，当轴向距离继续增大至超过1.0S时，过大的轴向距离破坏了扩压过程的连续性，导致流体进入过度扩散状态。这不仅会导致叶轮流速分布的不均匀性加剧，而且可能诱发流动分离现象的发生。过大的轴向距离使得流动在无叶片区内过度扩散，边界层增厚甚至发生分离，增加了流动损失，导致性能下降。
5.2.4 空化性能分析

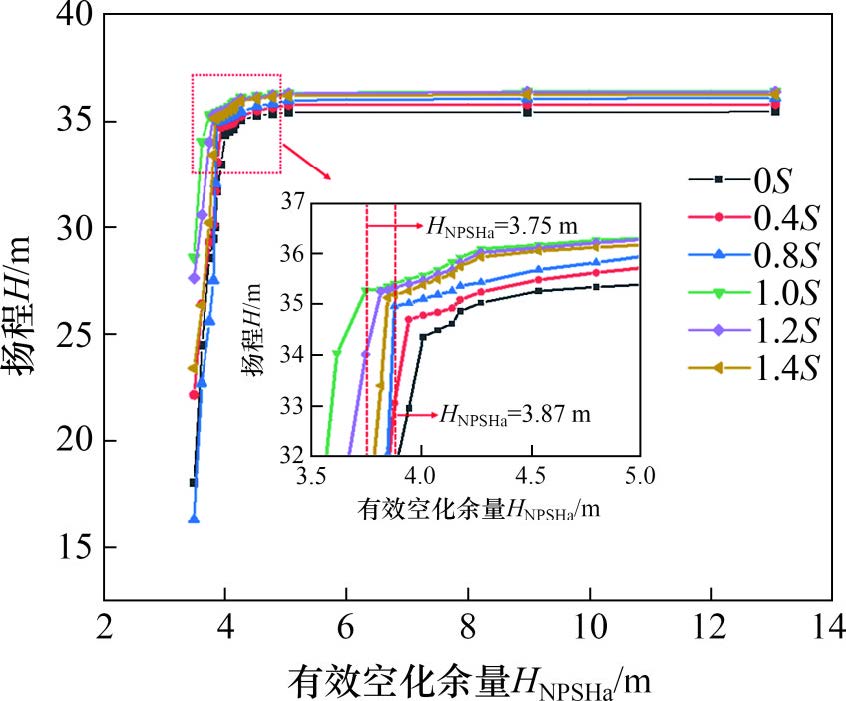

不同轴向距离条件下燃油离心泵的空化性能曲线表明，随着有效空化余量降低，燃油离心泵扬程变化趋势表现出一致性。为更清晰地比较不同轴向距离对临界空化余量的影响，对曲线中接近临界空化余量的区域进行局部放大处理。
定量分析结果表明：当轴向距离从0S增至1.0S时，临界空化余量从4.01m降至3.75m。继续增大轴向距离至1.4S时，临界空化余量仅回升至3.84m。由此可见，轴向距离为1.0S时诱导轮和叶轮的匹配性最佳，抗空化性能最优。

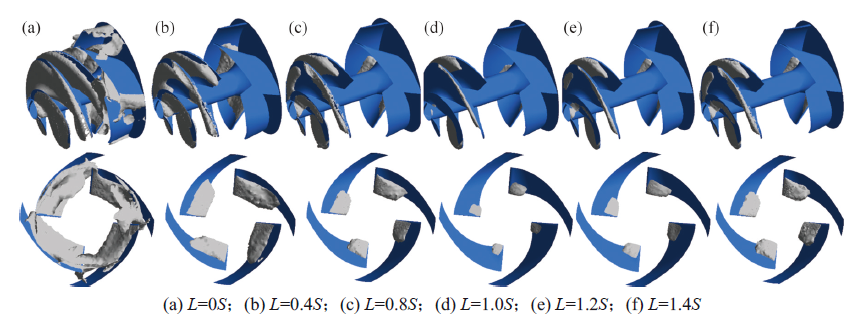

为深入分析轴向距离对燃油离心泵空化特性的影响机理，在HNPSHa=3.87m工况下，通过提取空泡体积分数为10%时的等值面分布特征，分析六种典型轴向距离下空泡的初生位置、发展过程及空间演化规律。
当L=0S时，诱导轮进口区域空泡分布广泛，从轮毂至轮缘均存在大面积空泡，空泡沿诱导轮扩散至叶轮内部，叶轮流道被大量空泡堵塞，燃油离心泵出现严重汽蚀现象。当轴向距离增至0.4S时，诱导轮内空泡体积显著减小，空泡主要集中于叶片背面，叶轮内部空泡分布范围缩小至流道空泡分布范围的50%，燃油离心泵处于轻度汽蚀状态。当轴向距离进一步增至0.8S时，诱导轮空泡分布区域缩减至前2/3段，叶轮内部空泡仅存在于叶片背面，此时扬程下降3%，燃油离心泵达到临界空化状态。当L=1.0S时，诱导轮区域空泡仅集中于轮缘处，叶轮内部空泡局限于叶片进口边，此时空泡对泵性能的影响可忽略不计。当L>1.0S时，诱导轮背面和叶轮前缘区域的空泡体积分数呈现明显回升趋势，空化区域逐步扩展，导致泵的整体空化性能显著降低。

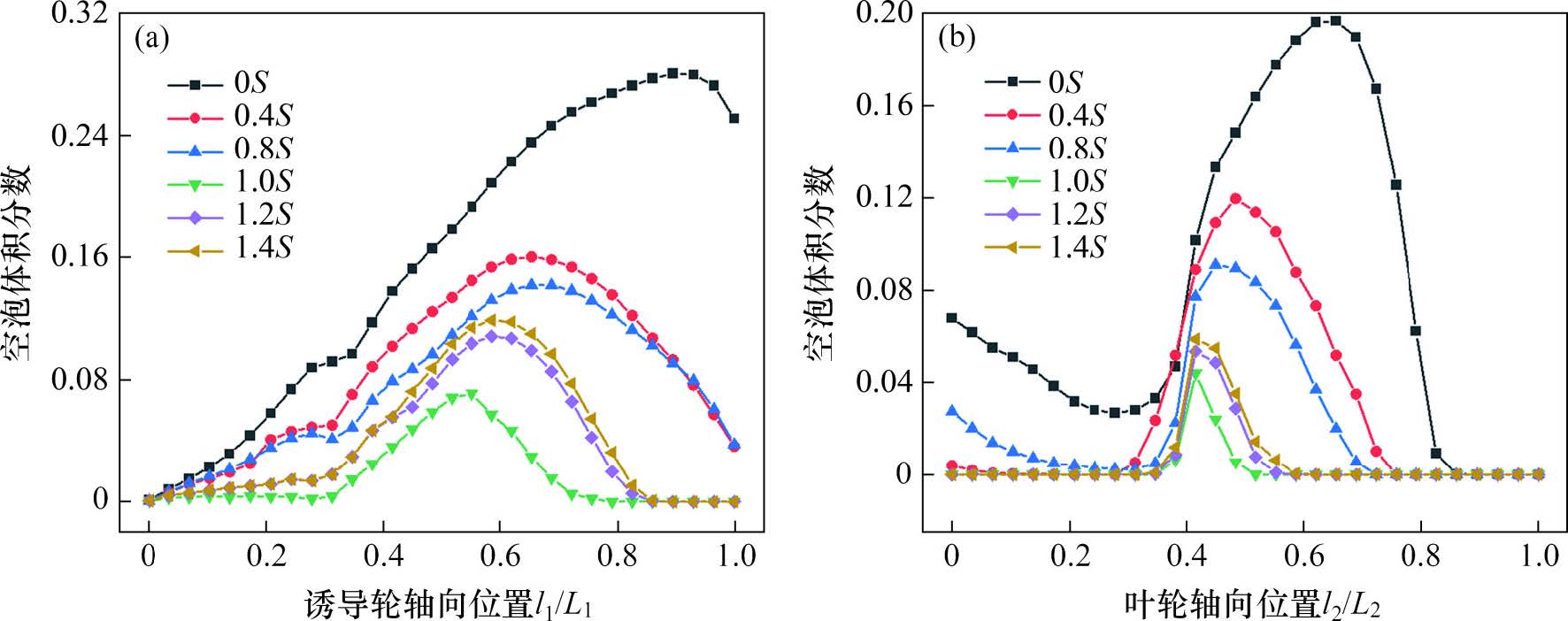

从空泡体积分数的定量变化来看，随着轴向距离L增加，诱导轮流道内的空泡体积分数呈现先降低后升高的趋势。当L=0S时，空泡体积分数沿轴向位置持续增加，在l₁/L₁=0.9处达到峰值。当L=0.8S时，诱导轮流道空泡体积分数峰值前移至l₁/L₁=0.65处，空泡集中分布在诱导轮进口至轮缘后部2/3处。而当L=1.0S时，空泡体积分数最小，驼峰位置前移至l₁/L₁=0.5处。当L>1.0S时，空泡体积分数再次升高，并伴随峰值后移至l₁/L₁=0.62处。
叶轮流道内的空泡体积分数同样表现出随L增大先降后升的趋势。当L=0S时，空泡体积分数在l₂/L₂=0.7处达到峰值，表明叶轮流道内几乎充满空泡。当L=0.8S时，叶轮流道空泡体积分数峰值前移至l₂/L₂=0.48处，空泡集中分布在叶轮叶片背面的3/5处。而当L=1.0S时，空泡体积分数最小，驼峰位置前移至l₂/L₂=0.4处。当L>1.0S时，叶轮流道内的空泡体积分数有所回升，燃油离心泵空化性能再次降低。
上述结果表明，轴向距离L对诱导轮与叶轮流道内的空泡分布及其演化特性具有显著影响。当L=1.0S时，诱导轮与叶轮流道内的空泡体积分数均最低，燃油离心泵的空化性能最优。其物理机制在于：适当的轴向距离为诱导轮出口流动提供了充分的掺混发展空间，使得流动在进入叶轮前已趋于均匀，避免了局部低压区的形成；同时，合理的轴向距离保证了诱导轮对来流的预增压效果能够有效传递至叶轮入口，从而提升了叶轮入口的压力水平，抑制了空化的发生。
六、结论与展望
6.1 主要结论
本文基于逆向工程理论构建了航空燃油离心泵参数化智能优化平台，在对诱导轮进行多目标优化的基础上，系统分析了诱导轮与叶轮间时序位置和轴向距离的匹配性对泵水力性能与空化性能的影响，主要结论如下。
（1）逆向参数化智能优化平台的可靠性与有效性。基于ANSYS Workbench集成化仿真平台，融合CFturbo逆向建模、ANSYS Mesh网格划分、CFX流场数值解析及OptiSLang多目标优化四大核心模块，构建了航空燃油离心泵参数化智能优化平台。逆向重构模型数值结果与原设计模型计算结果吻合度较高，与试验值相比，设计工况下扬程相对误差为1.26%，其他工况下最大相对误差不超过2%。平台可靠性得到了充分验证。
（2）诱导轮多目标优化的显著成效。以叶片进口安放角、出口安放角及叶片包角为设计变量，采用拉丁超立方实验设计方法和粒子群优化算法进行多目标优化。优化后水力效率提升2.96%，临界空化余量降低6.44%，空泡体积分数显著下降。优化效果显著，表明通过合理调整诱导轮关键几何参数能够在提升效率的同时有效改善空化性能。
（3）时序位置角度对泵性能的显著调控作用。诱导轮与叶轮的时序位置角度对燃油离心泵水力性能及空化特性产生显著影响。随着时序位置角度增大，扬程与效率呈先下降后上升的趋势。当时序位置角度为0°时，可有效抑制交界面回流现象，实现流场的最优匹配。空化性能方面，0°时序位置角度时临界空化余量最低（4.01m），空化性能最佳；50°时临界空化余量最高（4.17m），空化性能最差。空泡体积分数随角度增大呈先增后减规律。
（4）轴向距离对泵性能的最优匹配区间。轴向距离L对燃油离心泵水力性能及内部流场具有显著调控作用。随着L从0S增加到1.4S，燃油离心泵扬程和效率呈现出先升后降的趋势。当L=1.0S时，诱导轮与叶轮之间的能量传递过程达到最优状态，此时诱导轮与叶轮流道内的空泡体积分数均最低，临界空化余量降至3.75m，燃油离心泵的空化性能最优。轴向距离过小（0S）会破坏诱导轮的预旋流功能，轴向距离过大（>1.0S）则会破坏扩压过程的连续性并诱发流动分离。
（5）最优匹配参数的确定。综合时序位置角度与轴向距离的影响规律，当诱导轮与叶轮的周向角度为0°、轴向距离为1.0S时，泵的综合性能达到最优，水力效率提高3.1%，临界空化余量降低13.79%。
6.2 研究展望
本文在航空燃油离心泵逆向参数化建模、诱导轮多目标优化及诱导轮-叶轮匹配性研究方面取得了一定成果，但仍有许多值得深入探索的方向。
（1）多工况匹配特性研究。本文主要针对设计工况开展了诱导轮-叶轮匹配性研究，而航空燃油离心泵在实际飞行过程中面临变工况运行的复杂需求。不同流量、不同转速条件下诱导轮与叶轮的最优匹配参数可能存在差异，未来应开展变工况条件下的匹配特性研究，建立覆盖全工况范围的匹配优化策略。
（2）非定常流动与压力脉动特性。本文主要基于定常数值模拟开展研究，而诱导轮与叶轮之间的干涉本质上是非定常的。时序位置和轴向距离的改变必然影响诱导轮与叶轮之间的非定常相互作用，进而影响压力脉动特性和运行稳定性。未来应结合非定常数值模拟方法，深入研究匹配参数对压力脉动频谱特性和流动稳定性的影响规律。
（3）诱导轮-叶轮一体化设计。为达到低比转速离心泵紧凑化、轻量化的要求，将诱导轮和离心叶轮进行一体化设计是重要的发展方向。未来可探索在本文匹配性研究成果基础上，开展诱导轮-叶轮一体化设计方法研究，在保证优异空化性能的同时进一步提升结构紧凑性和运行可靠性。
（4）先进制造技术的融合应用。增材制造技术的发展为诱导轮、叶轮等复杂结构部件的一体化成型提供了新的技术路径。未来可将本文的参数化优化设计与增材制造技术相结合，实现从优化设计到快速制造的完整技术链条。
（5）实验验证的深化。本文研究主要基于数值模拟方法，虽然通过了网格无关性验证和与试验结果的对比校验，但仍需开展更为系统的实验研究，特别是针对诱导轮-叶轮匹配参数对泵性能影响的实验验证，以进一步夯实研究结论的可靠性。
（6）多物理场耦合分析。航空燃油离心泵在实际运行中涉及流动、传热、结构强度等多物理场的耦合作用。未来应在本文水力和空化性能研究的基础上，进一步开展流固耦合、热流耦合等多物理场分析，全面评估匹配参数对泵综合性能的影响。
综上所述，逆向参数化技术与智能优化方法的深度融合为航空燃油离心泵的精细化设计提供了有力工具，而诱导轮与叶轮匹配性规律的揭示为提升泵的综合性能指明了优化方向。随着数值模拟技术、优化算法和先进制造技术的持续进步，航空燃油离心泵的性能将得到进一步提升，为我国航空动力系统的发展提供更加坚实的技术支撑。
