项目概述

本项目基于零知派标准板（主控 STM32F103RBT6）驱动 Sensirion SCD41 NDIR CO₂传感器，配合 ST7789 240×240 TFT 显示屏、旋转编码器和无源蜂鸣器，实现了一套完整的室内空气质量实时监测系统。系统采用浅色简约主题，以圆环仪表盘的形式同屏展示 CO₂浓度、温度、湿度三路数据，并通过旋转编码器在四个功能页面间自由切换，电位器实时调节告警音量，SW 按键一键切换静音

项目难点

问题描述：SoftWire 时序在多外设共存场景下崩溃，导致 SCD41 无法初始化

解决方案：启动画面不调用 beep()、 TFT init 后加 100ms 稳定延时、使用全局 Wire 对象

一、系统接线部分

1.1 硬件清单

序号	模块	规格	数量
1	零知派标准板	STM32F103RBT6，Arduino 兼容	1
2	CO₂传感器	Sensirion SCD41，I2C，3.3V	1
3	TFT 显示屏	ST7789，240×240，SPI	1
4	旋转编码器	EC11，带按键 SW	1
5	无源蜂鸣器	3.3V，支持 PWM 驱动	1
6	滑动变阻器	10kΩ，线性	1
7	杜邦线	母对母	若干

1.2 接线方案表

严格按照代码中的宏定义进行接线，不得随意更改，否则编码器中断和 ADC 会失效

①SCD41 CO₂传感器

SCD41 引脚	零知派标准板	代码定义	说明
SDA	A4	SoftWire SDA	软件 I2C 数据
SCL	A5	SoftWire SCL	软件 I2C 时钟
VDD	5V	—	供电，注意噪声
GND	GND	—	接地

旋转编码器 EC11

编码器引脚	零知派标准板	代码定义	说明
CLK（A相）	D6	#define ENC_CLK 6	接外部中断
DT（B相）	D12	#define ENC_DT 12	接外部中断
SW（按键）	D14	#define ENC_SW 14	INPUT_PULLUP
VCC	5V	—	—
GND	GND	—	—

蜂鸣器 & 电位器

器件	零知派标准板	代码定义	说明
蜂鸣器 +	D3	#define BUZZER_PIN 3	数字输出，PWM
蜂鸣器 −	GND	—	—
电位器中间脚	A0	#define VOLUME_PIN A0	模拟输入，12位ADC
电位器两端	3.3V / GND	—	左侧接3.3V / 右侧接GND

请注意：ST7789显示屏直插零知派标准板TFT引脚，无需单独接线

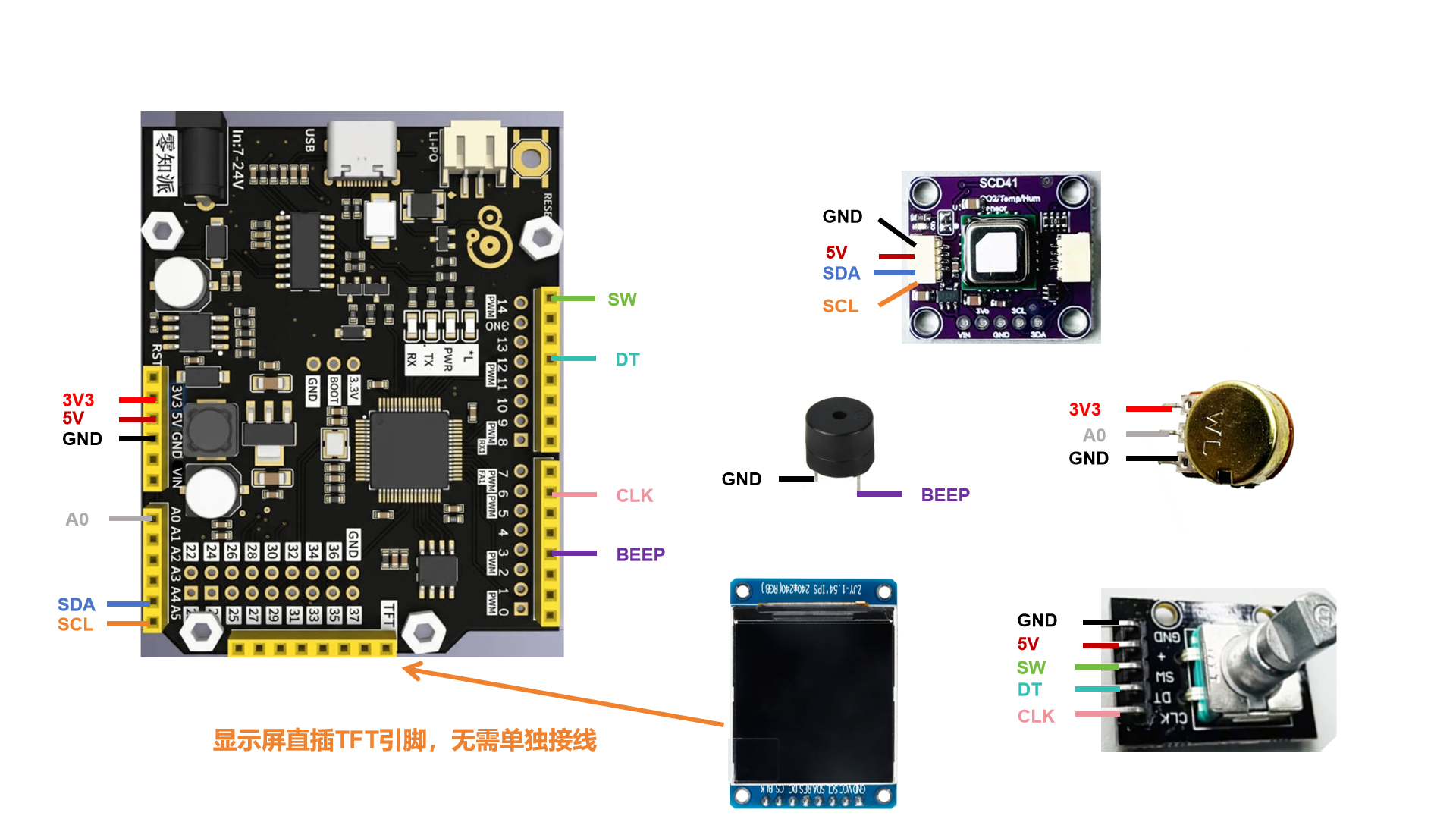

1.3 具体接线图

编码器 CLK和 DT接到支持attachInterrupt外部中断的引脚D6和D12

1.4 连接实物图

二、安装与使用部分

2.1 开源平台-输入"SCD41"并搜索-代码下载自动打开

2.2 连接-验证-上传

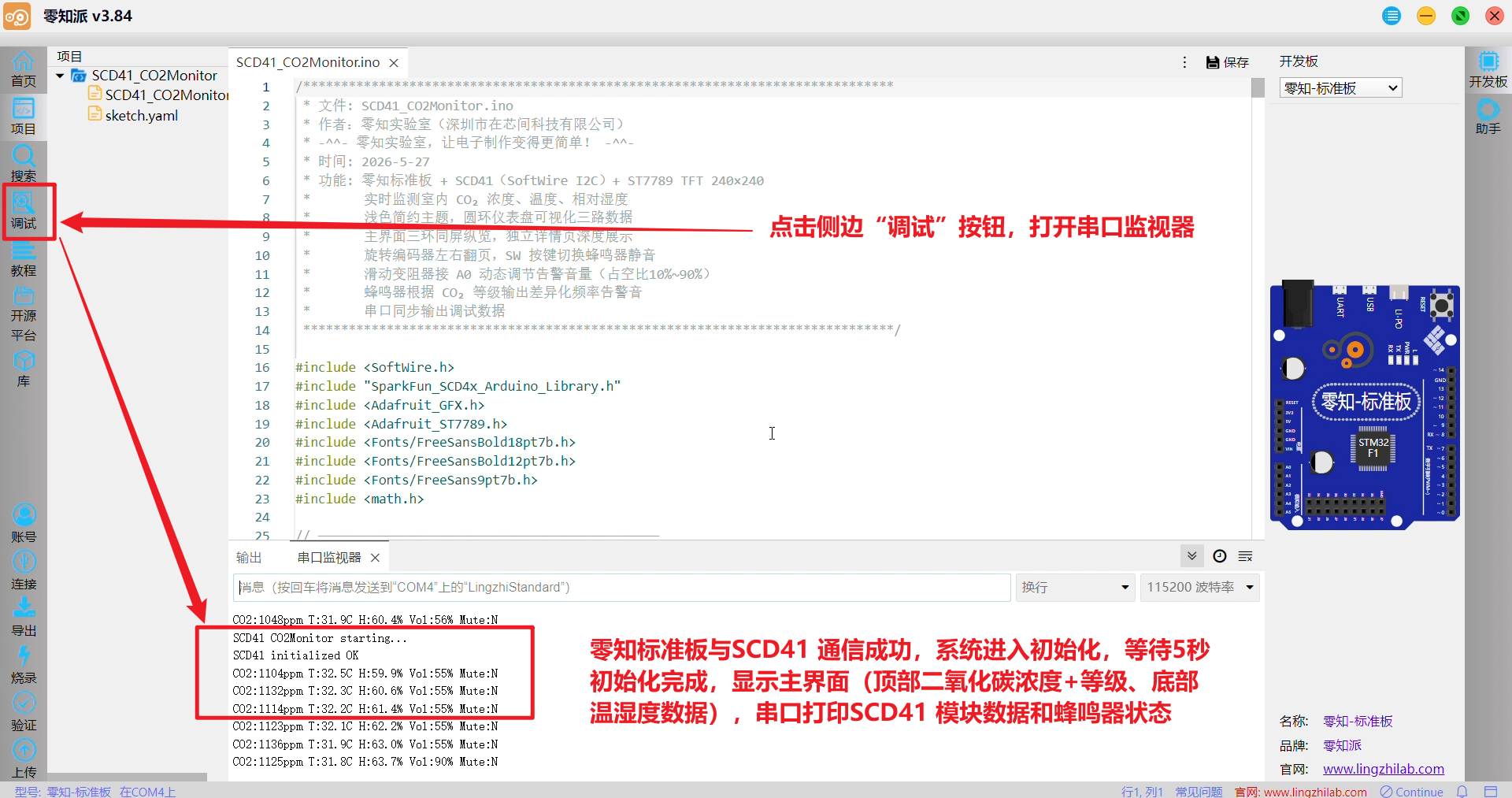

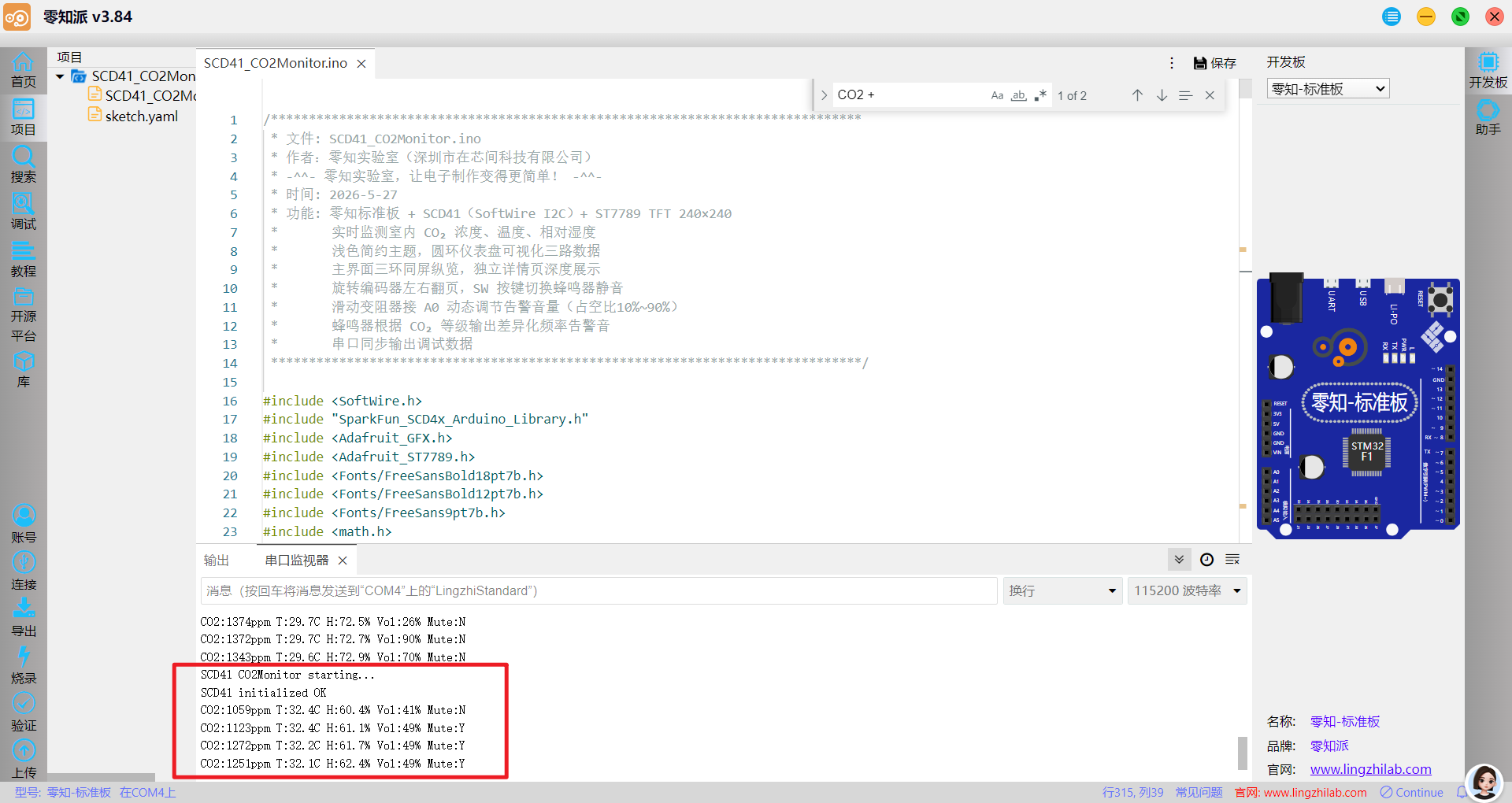

2.3 调试-串口监视器

三、代码讲解部分

本项目代码基于SparkFun_SCD4x_Arduino_Library（底层使用SoftWire）和Adafruit_ST7789驱动

3.1 Softwire 正确初始化序列

// setup() 中的传感器初始化序列

// Step 1：TFT 初始化（SPI外设配置）
tft.init(240, 240);
tft.setRotation(3);
tft.fillScreen(COL_BG);
showSplash();  // ← 纯显示，绝对不调用 beep()

// Step 2：等待 SPI 外设稳定，给 I2C 上拉恢复时间
delay(100);   // ← 这 100ms 是解决 err=268 的关键

// Step 3：启动 SoftWire 总线
Wire.begin(); // 使用 SoftWire.cpp 末尾定义的全局 Wire 对象
delay(50);    // I2C 总线电平建立稳定时间

// Step 4：SparkFun 库初始化
// begin(wirePort, measBegin, autoCalibrate, skipStop, pollDevType)
bool ok = mySensor.begin(Wire, true, true, false, true);

参数说明：

参数	值	含义
wirePort	Wire	使用全局 SoftWire 对象
measBegin	true	初始化后立即启动周期测量
autoCalibrate	true	启用 SCD41 自动校准（ASC）
skipStop	false	先执行 stopPeriodicMeasurement 确保干净状态
pollDevType	true	读取 feature set 版本，自动识别 SCD40/41

SoftWire 的 NOP-loop 时序在 STM32 多外设环境下不够稳定，导致该命令的 CRC 校验失败返回 268。SparkFun 的 begin() 通过 getSerialNumber() 的 CRC 校验能验证通信正常

3.2旋转编码器四态查表消抖算法

本项目使用格雷码查表法，配合累积步数阈值，实现准确的方向判断

// 16个状态转移，每个值代表方向变化量（+1/-1/0）
const int8_t encoderTable[] = {
   0,-1, 1, 0,
   1, 0, 0,-1,
  -1, 0, 0, 1,
   0, 1,-1, 0
};

void updateEncoder() {
    uint8_t clk     = digitalRead(ENC_CLK);   // A相
    uint8_t dt      = digitalRead(ENC_DT);    // B相
    uint8_t encoded = (clk < < 1) | dt;        // 拼成2位格雷码

    // 用上一状态+当前状态组成4位索引，查表得方向
    int8_t dir = encoderTable[(lastEncoded < < 2) | encoded];

    if (dir != 0) {
        accSteps += dir;
        // 累积4步才触发翻页，过滤抖动产生的虚假脉冲
        if (accSteps >= 4) {
            accSteps = 0;
            if (millis() - lastEncTrigTime > ENC_COOLDOWN) {
                pageCW = true;              // 顺时针：下一页
                lastEncTrigTime = millis();
            }
        } else if (accSteps <= -4) {
            accSteps = 0;
            if (millis() - lastEncTrigTime > ENC_COOLDOWN) {
                pageCCW = true;             // 逆时针：上一页
                lastEncTrigTime = millis();
            }
        }
    }
    lastEncoded = encoded;
}

// 编码器通过 attachInterrupt 绑定到两个引脚
attachInterrupt(digitalPinToInterrupt(ENC_CLK), updateEncoder, CHANGE);
attachInterrupt(digitalPinToInterrupt(ENC_DT),  updateEncoder, CHANGE);

// 在 loop() 主循环中，中断设置的标志位被消费
if (pageCW)
{
    pageCW = false;
    currentPage = (currentPage+1)%PAGE_COUNT;
    lastPage = -2;
}
if (pageCCW)
{
    pageCCW = false;
    currentPage = (currentPage-1+PAGE_COUNT)%PAGE_COUNT;
    lastPage = -2;
}

lastPage=-2 是强制全刷新标志，翻页时重绘整个屏幕避免残影

3.3圆环仪表盘绘制与局部刷新策略

圆环绘制是本项目视觉效果的核心，也是性能优化的重点

// 基础弧段绘制：从 startDeg 到 endDeg（以正上方为0°，顺时针）
void drawArcSection(int16_t cx, int16_t cy, int16_t r,
                    int16_t startDeg, int16_t endDeg, uint16_t color) {
    for (int16_t deg = startDeg; deg <= endDeg; deg++) {
        // 坐标系旋转：-90° 使 0° 指向正上方
        float rad = (deg - 90) * PI / 180.0f;
        tft.drawPixel(cx + (int16_t)(r * cosf(rad)),
                      cy + (int16_t)(r * sinf(rad)), color);
    }
}

// 圆环（多层弧段叠加形成宽度）
void drawRingArc(int16_t cx, int16_t cy,
                 int16_t innerR, int16_t outerR,
                 int16_t startDeg, int16_t endDeg, uint16_t color) {
    for (int16_t r = innerR; r <= outerR; r++)
        drawArcSection(cx, cy, r, startDeg, endDeg, color);
}

圆环绘制

// Step1：擦除整个圆环区域（用背景色填充外圆）
tft.fillCircle(cx, cy, outerR+2, COL_BG);

// Step2：绘制底层灰色轨道（300°满量程）
drawRingArc(cx, cy, innerR, outerR, 0, 300, COL_RING_BG);

// Step3：绘制有色填充弧（根据数据值映射到0~300°）
int16_t arc = (int16_t)map(constrain(co2, 400, 2500), 400, 2500, 0, 300);
if (arc > 0) drawRingArc(cx, cy, innerR, outerR, 0, arc, co2Color(co2));

// Step4：填充圆心区域（遮住innerR以内的像素，恢复白底）
tft.fillCircle(cx, cy, innerR-1, COL_BG);

局部刷新策略

// 只有首次进入页面或强制刷新时（full=true）才重绘静态背景
void drawPageCO2(bool full) {
    if (full) {
        tft.fillScreen(COL_BG);    // 仅此处全屏清空
        drawTopBar("CO2 Detail");
        drawBottomBar("TURN to switch");
    }
    // 以下每次循环都执行：只刷新圆环和数值区域
    // 数值文字前先精确擦除其占用矩形
    tft.fillRect(cx-48, labelY-12, 88, 16, COL_BG);  // 擦除等级标签
    // 再重绘
    tft.print(co2Label(co2));
}

bool full = (currentPage != lastPage);

lastPage = currentPage;

full 为 true 只在翻页瞬间，之后每帧都是 false，只刷新有数据变化的区域，大幅减少 SPI 传输量

3.4音量控制及多频率告警

蜂鸣器通过软件 PWM（手动控制高低电平时间）实现不同频率，由电位器 ADC 值控制占空比从而调节响度

void updateVolume() {
    int adc = analogRead(VOLUME_PIN);  // STM32 12位ADC：0~4095
    // 映射到 10%~90% 占空比，防止0%（无声）和100%（直流，损坏蜂鸣器）
    volumePercent = (uint8_t)map(adc, 0, 4095, 10, 90);
}

void beep(uint16_t freq, uint16_t dur) {
    if (freq == 0 || muteEnabled) return;
    uint32_t period   = 1000000UL / freq;          // 周期（微秒）
    uint32_t highTime = period * volumePercent / 100; // 高电平时间
    uint32_t lowTime  = period - highTime;            // 低电平时间
    uint32_t cycles   = (uint32_t)dur * 1000UL / period; // 总循环次数

    for (uint32_t i = 0; i < cycles; i++) {
        digitalWrite(BUZZER_PIN, HIGH);
        delayMicroseconds(highTime);
        digitalWrite(BUZZER_PIN, LOW);
        delayMicroseconds(lowTime);
    }
}

三档告警频率对应表：

CO₂ 范围	等级	圆环颜色	告警行为
0~400 ppm	WAIT	灰色（数据未就绪）	无
400~800 ppm	GOOD	绿色 0x07C0	无告警
800~1000 ppm	FAIR	青绿 0x0454	单次 440Hz 短鸣
1000~1500 ppm	POOR	琥珀黄 0xFEA0	双次 440Hz 鸣叫
1500~2000 ppm	BAD	橙色 0xFC40	三次 280Hz 告警
>2000 ppm	CRIT	红色 0xF800	三次 280Hz 急促告警

void handleBuzzer() {
    if (!dataValid) return;
    // 节流：最快每 4 秒告警一次，避免持续噪音
    if (millis() - lastBeepTime < BEEP_INTERVAL) return;

    if      (co2 > CO2_BAD)  { beepPattern(BEEP_CRIT, 3, 200, 150); lastBeepTime=millis(); }
    else if (co2 > CO2_POOR) { beepPattern(BEEP_WARN, 2, 150, 120); lastBeepTime=millis(); }
    else if (co2 > CO2_FAIR) { beepPattern(BEEP_WARN, 1, 100,   0); lastBeepTime=millis(); }
}

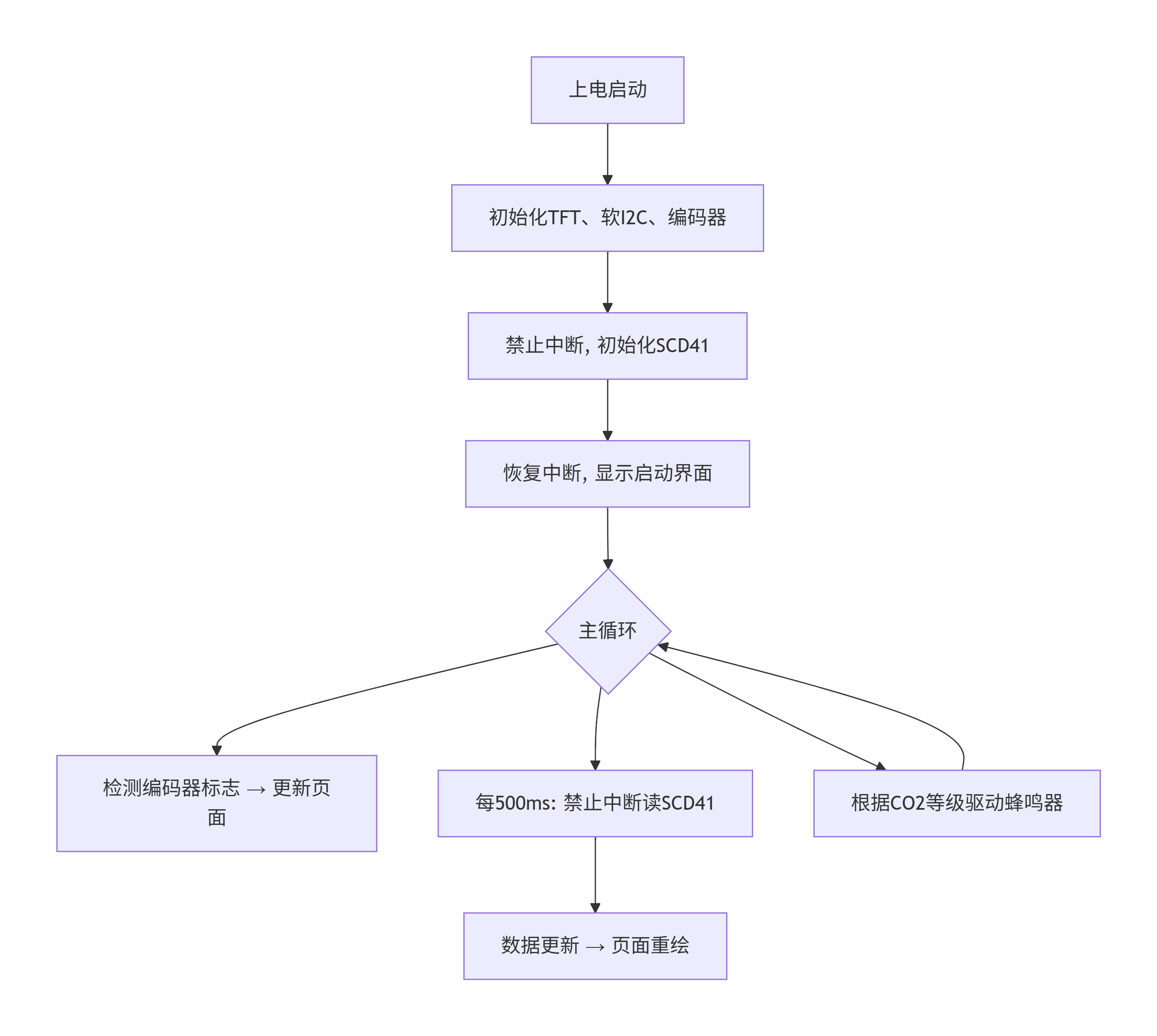

系统流程图

3.5 SCD4x库API使用

API	调用时机	内部原理
mySensor.begin(Wire, true, true, false, true)	setup() 一次	stopPeriodic→CRC序列号验证→ASC设置→startPeriodic
mySensor.readMeasurement()	loop() 轮询	内部先调 getDataReadyStatus()，bit[10:0]≠0才读；一次读取 9 字节含3组 CRC
mySensor.getCO2()	数据就绪后	返回 uint16_t，单位 ppm，范围 400~5000
mySensor.getTemperature()	数据就绪后	返回 float，公式：-45 + 175×rawT/65535
mySensor.getHumidity()	数据就绪后	返回 float，公式：100×rawH/65535

① CRC-8 校验原理

//x^8+x^5+x^4+1 = 0x31
uint8_t SCD4x::computeCRC8(uint8_t data[], uint8_t len)
{
  uint8_t crc = 0xFF; //Init with 0xFF

  for (uint8_t x = 0; x < len; x++)
  {
    crc ^= data[x]; // XOR-in the next input byte

    for (uint8_t i = 0; i < 8; i++)
    {
      if ((crc & 0x80) != 0)
        crc = (uint8_t)((crc < < 1) ^ 0x31);
      else
        crc < <= 1;
    }
  }

  return crc; //No output reflection
}

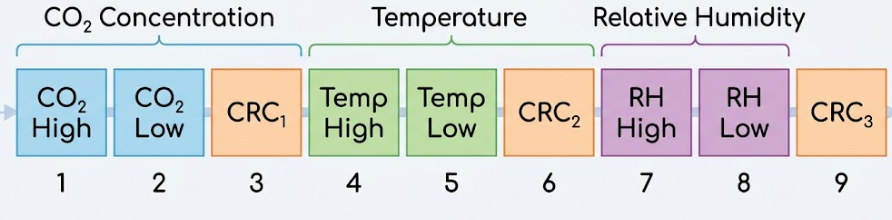

SCD41 每两字节数据后附一字节 CRC，多项式为 x⁸+x⁵+x⁴+1 = 0x31，初始值 0xFF。SparkFun 库在每次 I2C 读取后自动验证，校验失败则 readMeasurement() 返回 false

②数据就绪轮询机制

bool SCD4x::readMeasurement(void)
{
  //Verify we have data from the sensor
  if (getDataReadyStatus() == false)
    return (false);

  scd4x_unsigned16Bytes_t tempCO2;
  tempCO2.unsigned16 = 0;
  scd4x_unsigned16Bytes_t  tempHumidity;
  tempHumidity.unsigned16 = 0;
  scd4x_unsigned16Bytes_t  tempTemperature;
  tempTemperature.unsigned16 = 0;

  _i2cPort->beginTransmission(SCD4x_ADDRESS);
  _i2cPort->write(SCD4x_COMMAND_READ_MEASUREMENT >> 8);   //MSB
  _i2cPort->write(SCD4x_COMMAND_READ_MEASUREMENT & 0xFF); //LSB
  if (_i2cPort->endTransmission() != 0)
    return (false); //Sensor did not ACK

  delay(1); //Datasheet specifies this

  #if SCD4x_ENABLE_DEBUGLOG
  uint8_t receivedBytes = (uint8_t)
  #endif // if SCD4x_ENABLE_DEBUGLOG
  _i2cPort->requestFrom((uint8_t)SCD4x_ADDRESS, (uint8_t)9);
  bool error = false;
  if (_i2cPort->available())
  {
    byte bytesToCrc[2];
    for (byte x = 0; x < 9; x++)
    {
      byte incoming = _i2cPort- >read();

      switch (x)
      {
      case 0:
      case 1:
        tempCO2.bytes[x == 0 ? 1 : 0] = incoming; // Store the two CO2 bytes in little-endian format
        bytesToCrc[x] = incoming; // Calculate the CRC on the two CO2 bytes in the order they arrive
        break;
      case 3:
      case 4:
        tempTemperature.bytes[x == 3 ? 1 : 0] = incoming; // Store the two T bytes in little-endian format
        bytesToCrc[x % 3] = incoming; // Calculate the CRC on the two T bytes in the order they arrive
        break;
      case 6:
      case 7:
        tempHumidity.bytes[x == 6 ? 1 : 0] = incoming; // Store the two RH bytes in little-endian format
        bytesToCrc[x % 3] = incoming; // Calculate the CRC on the two RH bytes in the order they arrive
        break;
      default: // x == 2, 5, 8
        //Validate CRC
        uint8_t foundCrc = computeCRC8(bytesToCrc, 2); // Calculate what the CRC should be for these two bytes
        if (foundCrc != incoming) // Does this match the CRC byte from the sensor?
        {
          #if SCD4x_ENABLE_DEBUGLOG
          if (_printDebug == true)
          {
            _debugPort->print(F("SCD4x::readMeasurement: found CRC in byte "));
            _debugPort->print(x);
            _debugPort->print(F(", expected 0x"));
            _debugPort->print(foundCrc, HEX);
            _debugPort->print(F(", got 0x"));
            _debugPort->println(incoming, HEX);
          }
          #endif // if SCD4x_ENABLE_DEBUGLOG
          error = true;
        }
        break;
      }
    }
  }
  else
  {
    #if SCD4x_ENABLE_DEBUGLOG
    if (_printDebug == true)
    {
      _debugPort->print(F("SCD4x::readMeasurement: no SCD4x data found from I2C, I2C claims we should receive "));
      _debugPort->print(receivedBytes);
      _debugPort->println(F(" bytes"));
    }
    #endif // if SCD4x_ENABLE_DEBUGLOG
    return (false);
  }

  if (error)
  {
    #if SCD4x_ENABLE_DEBUGLOG
    if (_printDebug == true)
      _debugPort->println(F("SCD4x::readMeasurement: encountered error reading SCD4x data."));
    #endif // if SCD4x_ENABLE_DEBUGLOG
    return (false);
  }
  //Now copy the int16s into their associated floats
  co2 = (float)tempCO2.unsigned16;
  temperature = -45 + (((float)tempTemperature.unsigned16) * 175 / 65536);
  humidity = ((float)tempHumidity.unsigned16) * 100 / 65536;

  //Mark our global variables as fresh
  co2HasBeenReported = false;
  humidityHasBeenReported = false;
  temperatureHasBeenReported = false;

  return (true); //Success! New data available in globals.
}

寄存器 bit[10:0] 全为 0 表示数据未就绪，任意一位为 1 表示可读

四、项目结果演示

4.1操作流程

初始化上电

TFT 显示启动画面（CO₂ MONITOR + Lingzhi Lab 2026），约 1 秒后发出两声短鸣提示初始化成功

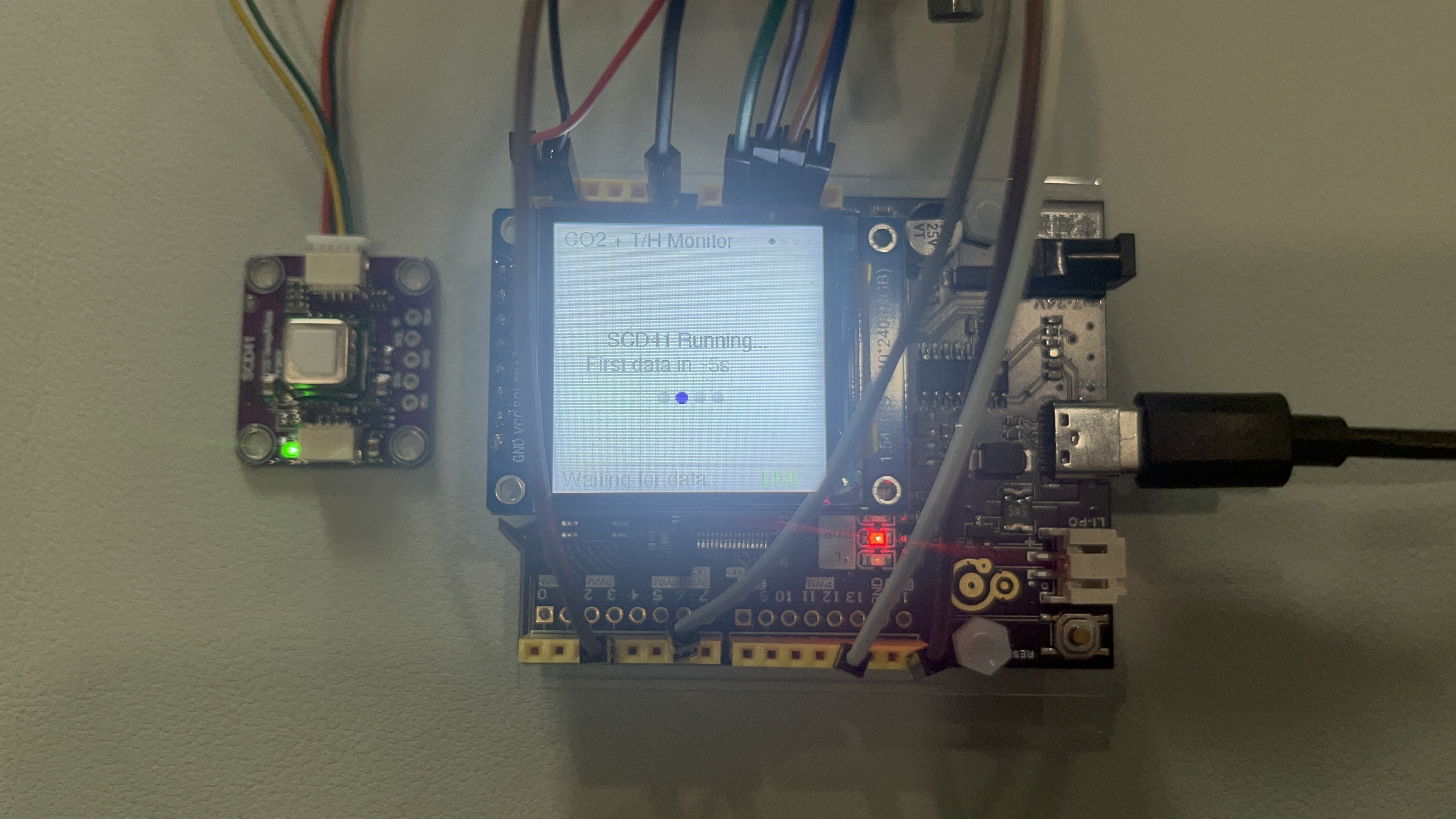

显示 "SCD41 Running..." 动态圆点，约 5 秒后第一帧数据到达，主界面自动切换为实时数据显示

主界面（Page 0）

上方 CO₂ 大圆环 + 下方温度/湿度小圆环同时展示，圆环颜色随数值实时变化，右侧等级标签跟随更新

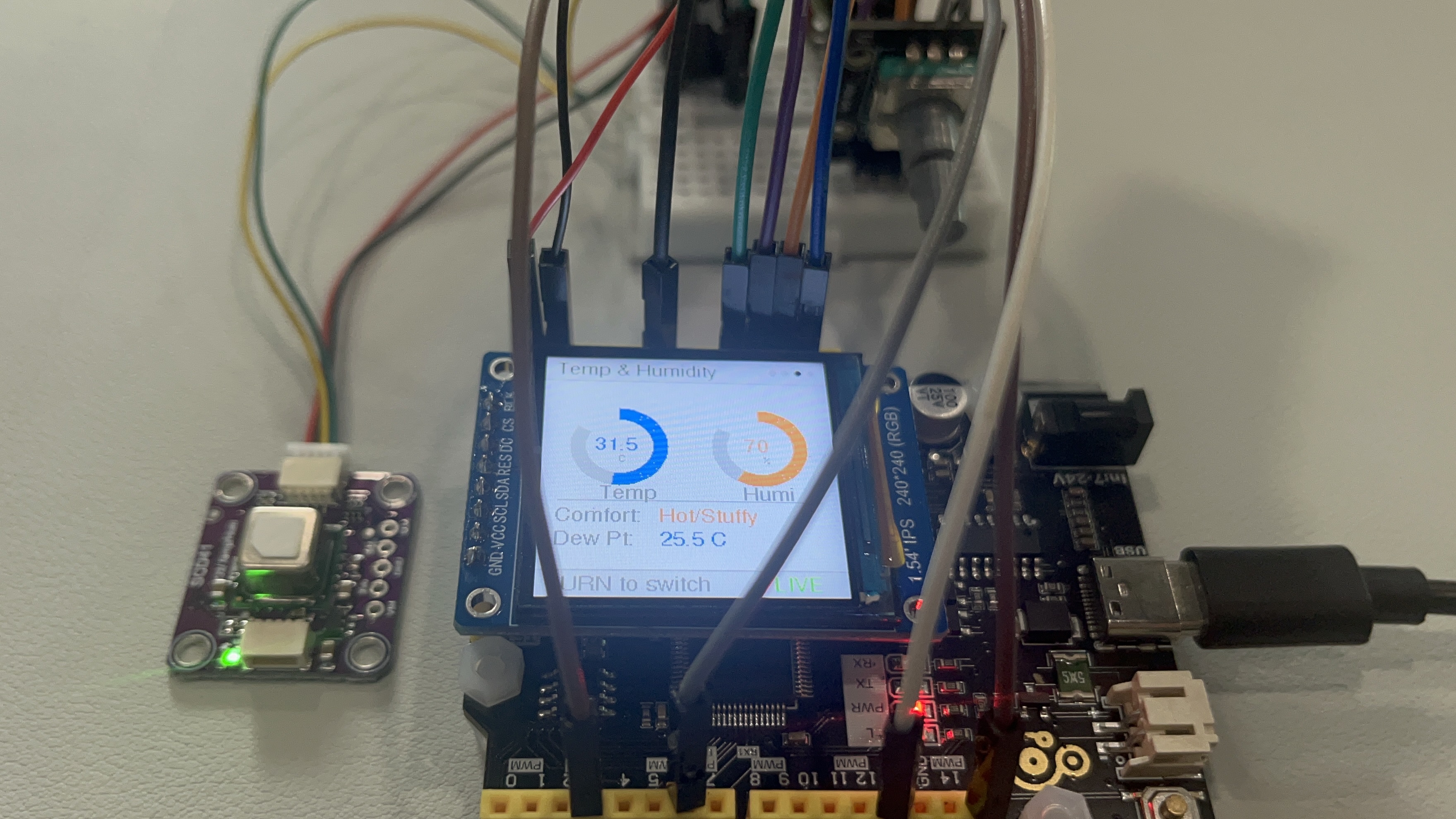

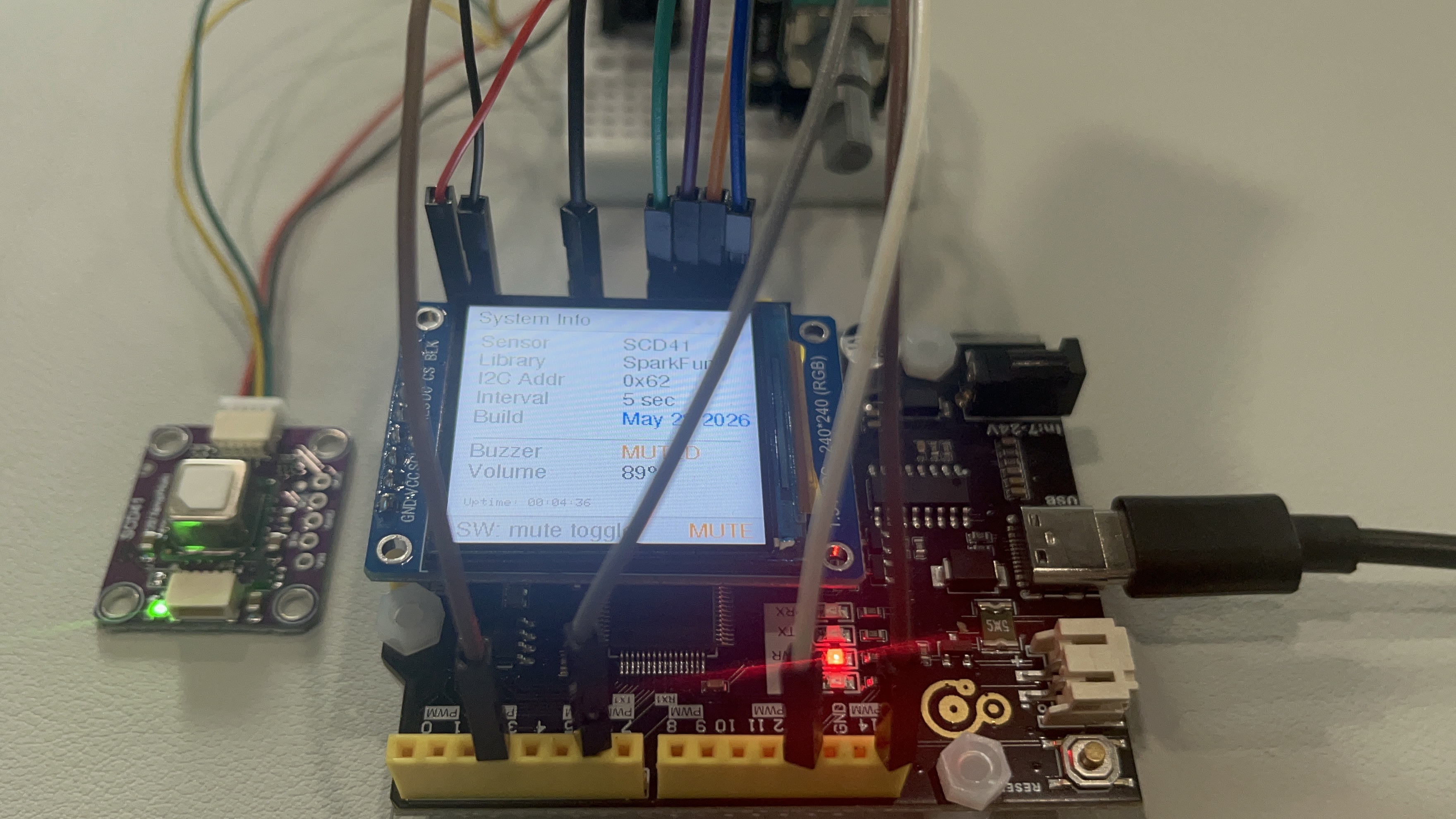

旋转编码器右转：翻到下一页（CO₂详情 → 温湿度详情 → 系统信息 → 循环回主界面）

旋转编码器左转：翻到上一页

SW 按键按下

底栏 LIVE 切换为 MUTE（橙色），蜂鸣器静音；再次按下恢复 LIVE（绿色）

旋转电位器

可以调节蜂鸣器告警音量（最小 10% 占空比细声，最大 90% 占空比响亮）

CO₂溶度超过 1000ppm蜂鸣器单次告警；超过 1500ppm 双次；超过 2000ppm 三次急促告警，圆环变红

4.2 视频演示

https://live.csdn.net/v/528726?spm=1001.2014.3001.5501

本视频展示基于零知派标准板驱动 Sensirion SCD41 CO₂传感器的完整室内空气质量监测系统。演示内容包括：系统上电初始化流程、ST7789 TFT 浅色主题三环仪表盘实时刷新效果、旋转编码器左右翻页切换四个显示界面（主界面/CO₂详情/温湿度露点/系统信息）、电位器实时调节蜂鸣器音量、SW 按键静音切换、以及模拟高CO₂环境时的分级告警蜂鸣效果

五、工作原理讲解

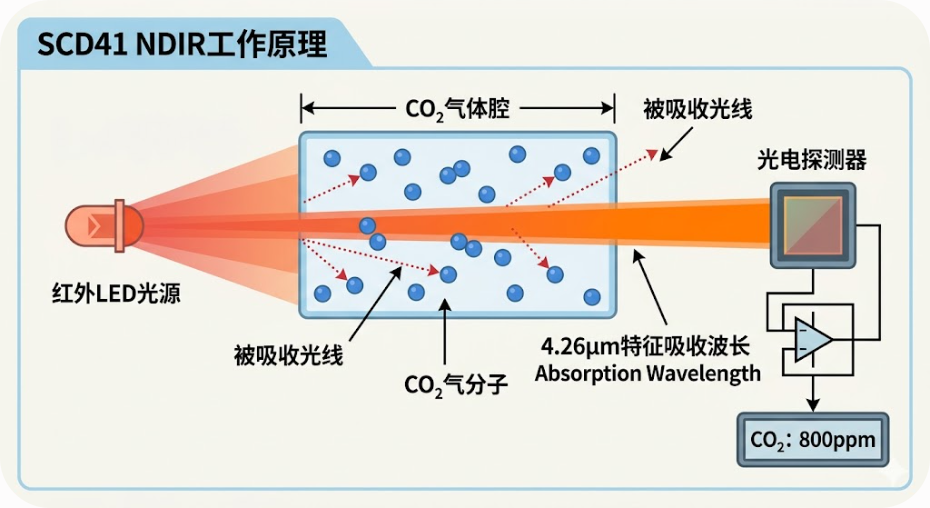

SCD41 采用光声光谱（PAS）技术，是一种基于 NDIR 的 CO₂测量方案。其工作核心是CO₂分子对波长约 4.26 μm 的红外光有强烈的选择性吸收

传感器内部：

红外光源周期性发射宽谱红外光

光穿过含有待测气体的腔体

特定波长的光被 CO₂分子吸收，剩余光被探测器接收

通过 Beer-Lambert 定律计算 CO₂浓度

A = ε × c × L

A: 吸光度 ε: 摩尔消光系数（CO₂固有属性） c: 浓度（即我们要测的值） L: 光程长度（腔体固定）

5.1 SCD41 通信时序

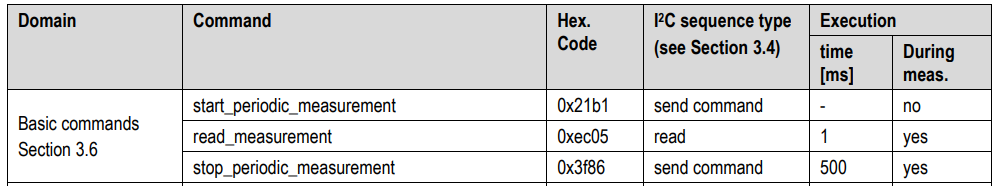

SCD41 的 I2C 地址固定为 0x62，不可更改。通信采用标准 I2C 协议，命令格式为 16 位命令字（MSB 先发）

①写命令时序

②基础命令

start_periodic_measurement（0x21B1）发出后必须等待 5 秒才能读取，发送其他命令（如 stop_periodic_measurement 0x3F86）后需等待 500ms 才能继续操作

③读数据时序

④一次完整测量读取的数据帧格式

总计 9 字节，每两字节数据附一字节 CRC-8

温度换算

湿度换算

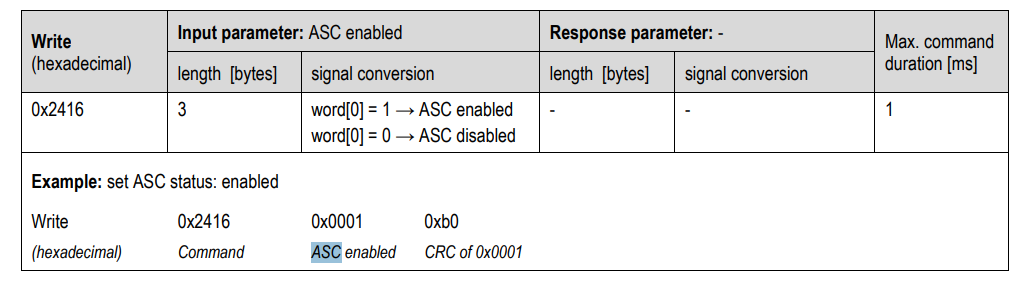

5.2 自动自校准机制

SCD41 内置 ASC 算法，假设传感器在使用期间至少每周会暴露一次室外新鲜空气（约 400ppm）。ASC 会统计历史测量中的最低 CO₂值，并以此为基准自动漂移校准

5.3旋转编码器原理

EC11 是一种机械式增量旋转编码器，内部有两组相位差 90° 的触点（A相/CLK 和 B相/DT）。旋转时两相产生交替的高低电平变化，通过判断两相的相位超前/滞后关系确定旋转方向

①光电编码原理

编码器内部有一个带有栅格的光码盘，红外发射管和接收管分别位于码盘两侧、旋转时，栅格交替遮挡光线，产生脉冲信号

②A/B相信号产生

正交编码：两个光电传感器安装位置相差1/4个栅格间距，产生相位差90°的A相和B相信号

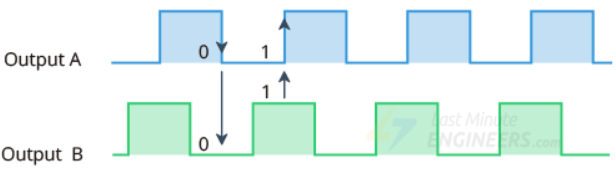

正转：A 相脉冲的上升沿 / 下降沿超前B 相 90°， A 相先变化，B 相后变化

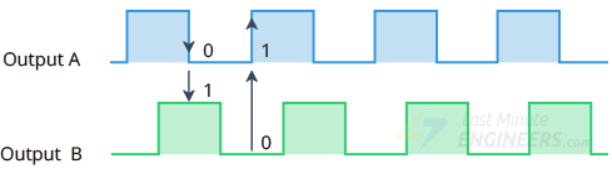

反转：B 相脉冲的上升沿 / 下降沿超前A 相 90°， B 相先变化，A 相后变化

③格雷码编码

将 A、B 两相的当前值拼成 2 位二进制（encoded = CLK<<1 | DT），与上一次状态一起组成 4 位索引（(last<<2)|current），查 16 格表直接得到方向值 {+1/-1/0}

顺时针旋转时，A 引脚先于 B 引脚接地，格雷码按00→01→11→10→00的顺序循环

逆时针旋转时，B 引脚先于 A 引脚接地，格雷码按00→10→11→01→00的顺序循环

每旋转一格产生 4 个有效边沿，累积满 ±4 才确认一次有效旋转

六、常见问题解答（FAQ）

Q1：码器旋转方向反了，或者非常灵敏转一格跳很多页？

A：方向反：交换 CLK 和 DT 的接线，或将 +1/-1 查表结果对换。跳页过多：检查 accSteps 阈值是否为 4，以及 ENC_COOLDOWN 是否设为 400ms

Q2：蜂鸣器一直响或完全不响？

A：确认使用的是无源蜂鸣器，有源蜂鸣器只能响单一固定频率，无法响应 PWM。完全不响检查 muteEnabled 是否为 true（底栏显示 MUTE），以及 D3 引脚接线

Q3：为什么CO₂数据长时间显示"--"？

A：SCD41 startPeriodicMeasurement 后首帧数据需要 5 秒。若超过 15 秒仍无数据，检查 A4/A5 接线和 供电。可临时开启 SparkFun 库的 Debug 输出：mySensor.enableDebugging(Serial)

项目资源整合

SCD41 数据手册： SCD4x Data Sheet

SCD4x库文件： sparkfun/SparkFun_SCD4x_Arduino_Library

审核编辑 黄宇
