从10V到1500V全覆盖：安科瑞直流绝缘监测仪的光储充“安全适配力”

1.背景介绍

在 “双碳” 目标引领下，光储充一体化项目正以迅猛之势发展，成为构建绿色能源生态的关键一环。从繁华都市的智能停车场，到偏远地区的分布式能源站点，光储充系统将太阳能、储能设备与电动汽车充电设施有机融合，不仅为新能源汽车提供便捷的能源补给，还能有效缓解电网压力，促进清洁能源消纳。

然而，随着光储充项目的大规模落地，安全隐患也逐渐浮出水面（一五二）。直流系统作为光储充的核心部分，其绝缘性能直接关系到整个系统的安全稳定运行。一旦直流线路绝缘受损，就可能引发漏电、短路甚至火灾等严重事故，造成不可挽回的人员伤亡和财产损失。因此，实时监测直流系统的绝缘电阻（零一七六），成为保障系统安全运行的关键。安科瑞电气推出的 AIM-D 系列直流绝缘监测仪，凭借（零七一九）其创新技术与高效性能，为多场景直流系统提供了可靠的绝缘监测解决方案。

2.直流绝缘监测产品介绍

2.1AIM-D100-T系列通用型直流绝缘监测仪

AIM-D100-TL

适用于DC10V~100V直流系统

AIM-D100-TH

适用于DC100V~1000V直流系统

功能特点：

监测直流正负极对地电阻，低于设定值报警。

测量正负之间，正负极极对地电压，具过欠压报警功能。

LED指示和LCD显示功能。

3路继电器输出，常开常闭可设

RS485通讯，Modbus-RTU协议。

20条事件记录。

4模导轨安装，插拔端子。

支持周期监测和通讯触发监测

AIM-D100-TS

适用于DC150V~1500V直流系统

功能特点：

监测直流正负极对地电阻，低于设定值报警。

测量正负之间，正负极极对地电压。

LED指示状态指示。

通过拨码设置参数。

2路继电器输出，常开常闭可设（通讯设置）

RS485通讯，Modbus-RTU协议

支持周期监测和通讯触发监测

可用于DC1500V以下储能系统

2.2 CA系列充电桩用绝缘监测仪

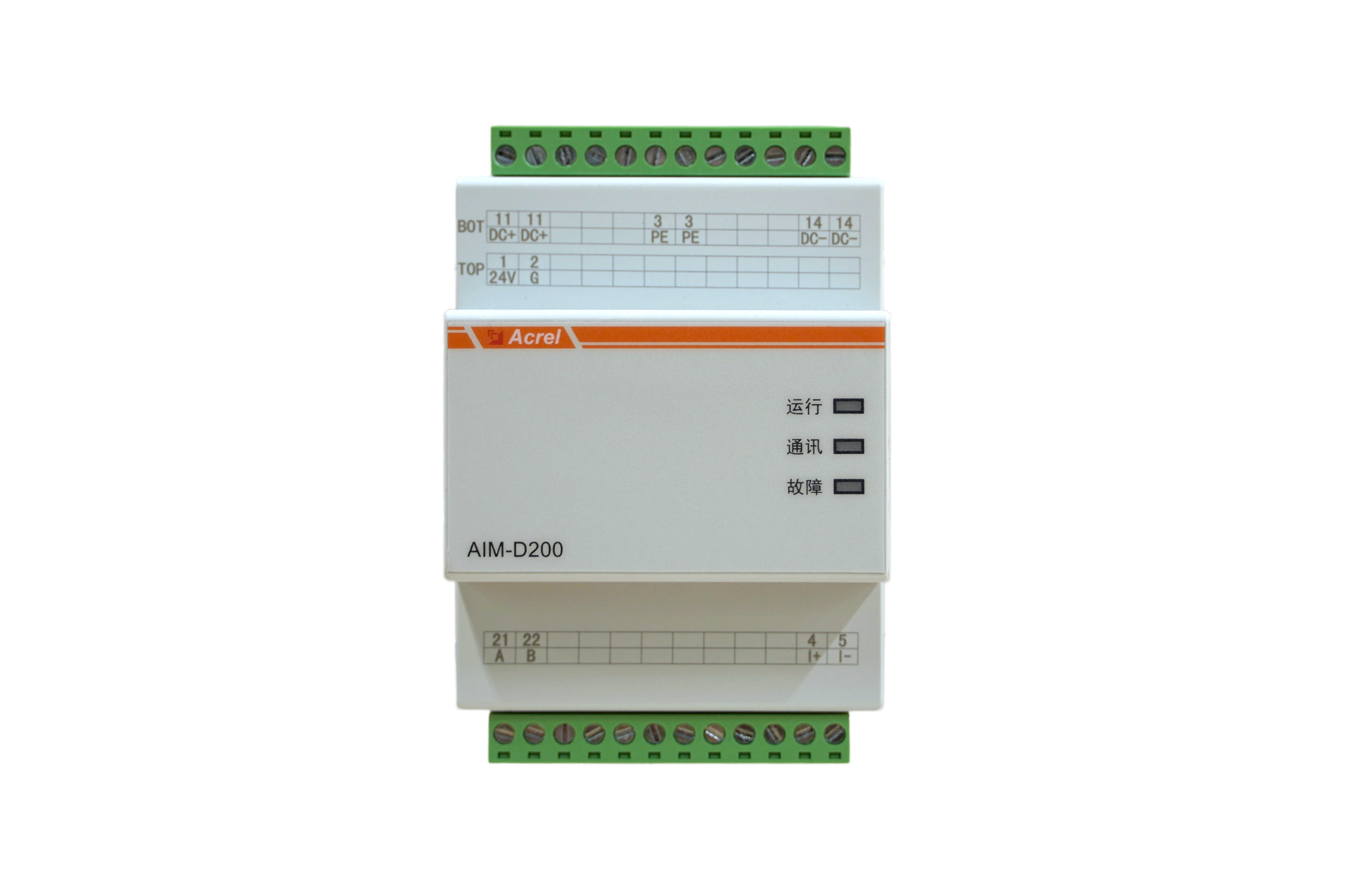

AIM-D200-CAI

适用于DC100V~1000V直流桩

功能特点：

监测单路直流正负极对地电阻，低于设定值报警。

测量正负之间，正负极极对地电压。

LED运行和故障指示。

1路直流电流监测功能。

RS485通讯，Modbus-RTU协议。

4模导轨安装，插拔端子。

支持周期监测和通讯触发监测

AIM-D100-CAD

适用DC100V~1000V双枪直流桩

功能特点：

监测双路直流正负极对地电阻，低于设定值报警。

测量正负之间，正负极极对地电压。

LED指示，运行、通讯、预警、报警、反接指示。

双路独立监测和报警。

通过拨码设置参数。

RS485通讯，Modbus-RTU协议。

支持周期监测和通讯触发监测

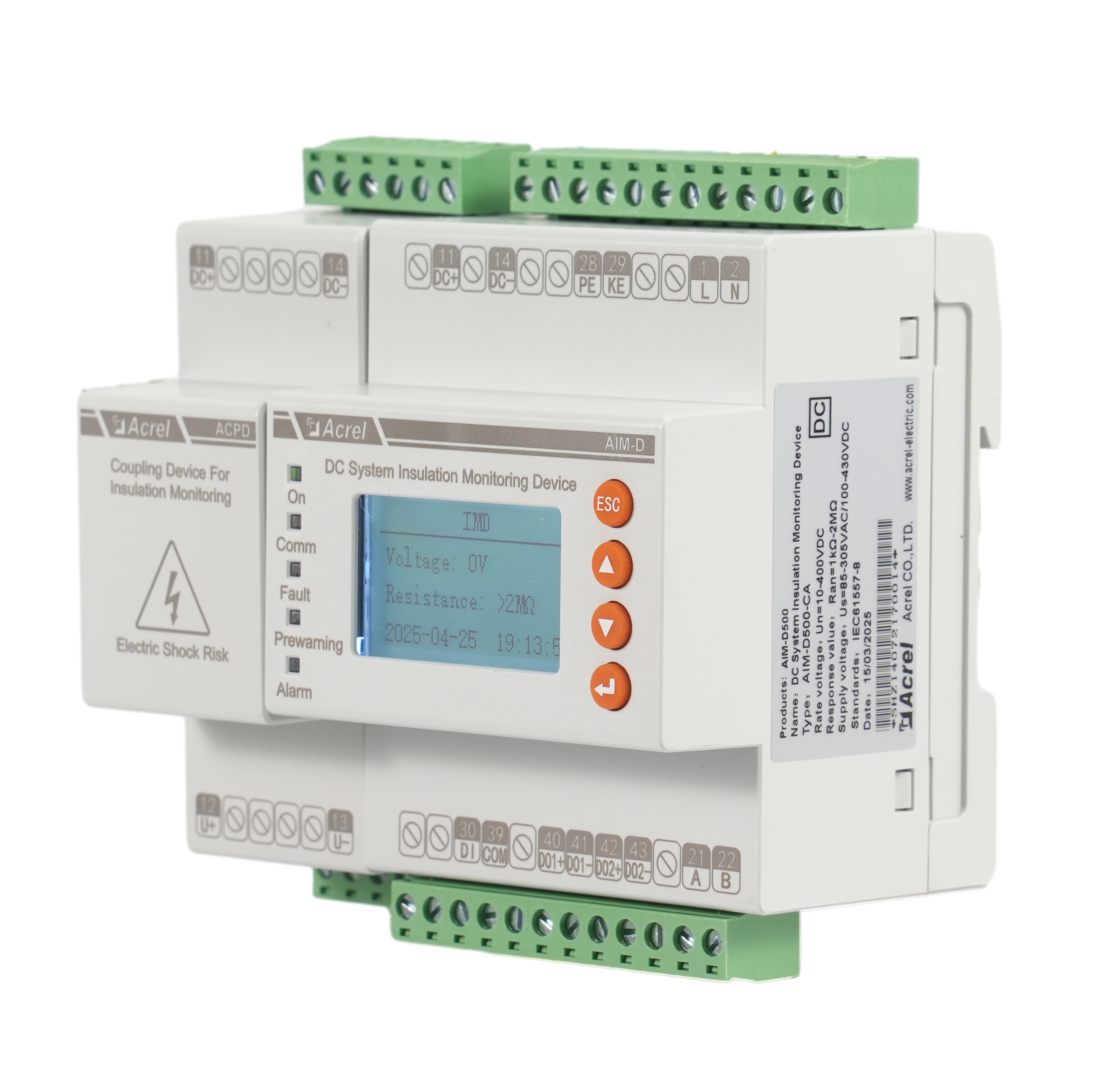

3.AIM-D500直流绝缘监测仪（配ACPD300耦合仪）

AIM-D500（配ACPD300)

适用于DC100V~1000V直流系统

功能特点：

采用注入法监测方法，满足IEC61557-8标准。

绝缘监测仪可测量0-400V直流系统电压及正负极对地电压，配合耦合仪可测量0-10000V电压，具有过欠压报警功能。

实时监测直流系统对地电阻，监测范围1kΩ~2MΩ。

最允允许系统对地泄露电容Ce：35uF。

接线断线监测功能（接地线及与直流系统的接线状态监测）

自检功能（内部模拟接地故障，仪表能正常报警）

停止功能，在不需要绝缘监测时，可以停止绝缘监测。

RS485通讯，Modbus-RTU协议。

30条事件记录。

绝缘监测仪4模导轨安装，耦合仪2模导轨安装，插拔端子。

3. 直流绝缘监测解决方案

3.1直流系统绝缘监测直流电源解决方案

应用场景：发电厂、变电站等直流屏，UPS供电系统

直流屏接入交流380V电源，电池模块平时充电，当AC380V电源失电后，直流母线使用备用电池供电。绝缘监测仪可以监测直流母线和支路的绝缘情况，当直流系统中任意位置发生绝缘损坏或者单相接地的情况，仪表发出报警信号，提示工作人员排查故障。

3.2 直流系统绝缘监测直流充电桩解决方案

应用场景：直流充电桩

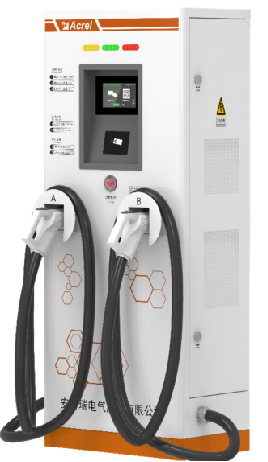

该示例为一个双枪120kW直流充电桩。绝缘监测仪由控制器测量电压、电阻和电流。充电桩使用时，单独使用A枪或B枪时，控制器控制对应IMD1或者IMD2绝缘监测仪先进行绝缘监测；双枪同时使用时，控制器控制IMD1绝缘监测仪先进行绝缘监测。

3.3 直流系统绝缘监测储能系统解决方案

应用场景：储能系统

该储能系统中，设置了多个绝缘监测仪，但同一时间同一系统仅允许1只绝缘监测仪工作，因此需要控制模块进行控制。采用分时控制策略，采用通讯触发的方式，确保同一时间内只有1只绝缘监测仪在工作。

3.4直流系统绝缘监测光伏系统解决方案

应用场景：光伏系统

光伏发电供电系统将光能转化成电能，一般包括光伏电池板阵列、汇流箱、并网逆变器、监测仪表和并网开关等。

如图光伏系统中，光伏组件发电汇流后经过逆变器并入电网，逆变器内自带隔离变压器，每个汇流箱前端分为独立系统，对于独立的不接地的直流系统，应装设绝缘监测仪，检测直流母线及支路对地的绝缘情况，当发生绝缘损坏或者单极接地，仪表能够及时报警，提示工作人员对回路进行检修排查故障，防止故障事态扩大引起短路。

4.结语

在光储充一体化蓬勃发展的今天，安全始终是行业发展的基石。安科瑞 AIM-D 系列直流绝缘监测仪，以其 10V 到 1500V 的全覆盖电压范围、高精度的监测性能、智能的诊断功能和丰富多样的产品型号，为光储充系统的安全运行提供了全方位、多层次的保障。
