量子比特操控需要皮秒级时间分辨，激波管诊断要求多路信号严格同步，半导体ESD测试需要捕获纳秒级高压脉冲，光纤传感需要精确定位微弱的背散射光。这些场景对数据采集系统的采样率、分辨率、通道同步与触发能力提出了极高要求。很多工程师在实际工作中会遇到这样的困扰：波形采集回来发现边沿严重失真，多通道数据比对时发现相位对不齐，长时间监测中偶发关键事件总被错过。
那么如何让数据采集从“抓得到”升级为“抓得准、同步稳、触发灵”？本文从技术原理出发，拆解高速数字化仪如何突破采样率、通道同步、触发机制三大瓶颈，并梳理其在大物理、量子光电、半导体测试、光纤传感四大领域的典型应用。
01 三大测试瓶颈：为什么传统采集方案越来越吃力？
瓶颈一 高频瞬态信号难以完整捕获
信号带宽极高、瞬态变化极快，超出常规采样能力上限。普通采集卡采样率不足，导致波形严重失真，细节丢失。如要捕捉1ns上升沿，至少需要5GS/s采样率才能保证上升沿内有5个采样点，精准还原边沿斜率与峰值。
瓶颈二 多通道同步相位偏差
多通道扩展时缺乏同源时钟分发机制，不同通道之间存在纳秒级偏置，破坏相干信号测量。对于相控阵、MIMO、量子多比特操控等需要严格相位一致性的应用，这种偏差是不可接受的。
瓶颈三 偶发事件难以稳定触发
信号呈间歇性、非周期性特征，出现规律无迹可寻。传统触发机制单一，极易错过毫秒级的关键偶发瞬态，导致实验或测试失败。
02 高速数字化仪：从硬件性能到同步架构的全面突破
这些问题背后指向的是同一个方向：传统采集方案在采样率、通道同步与触发能力上的局限，正在成为制约前沿实验与测试效率的共性瓶颈。采样率不足会导致皮秒级边沿无法还原，通道间的纳秒级偏差会破坏相干测量的基础，单一触发机制也难以应对间歇性瞬态信号。这些问题说明，仅靠某一参数的局部优化无法解决根本问题，工程师需要的是从硬件性能到同步架构、从触发机制到数据处理的系统性方案。
德思特高速数字化仪正是针对这一需求设计，集成了5GS/s实时采样、16bit垂直分辨率、Star-Hub同步架构与多种触发/采集模式，为前沿实验与测试提供完整的瞬态信号采集能力。

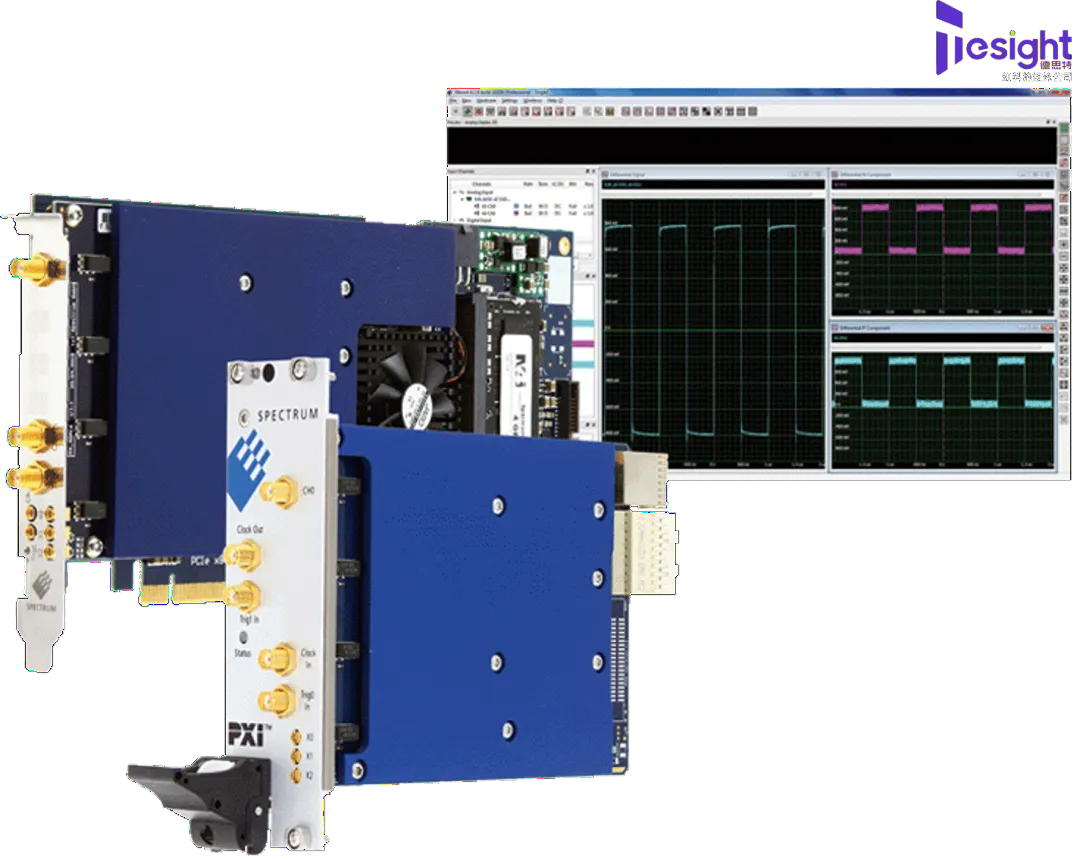

德思特合作伙伴Spectrum高速数字化仪系列
超高速采样与高分辨率
德思特数字化仪提供5GS/s实时超高速采样，单通道模拟带宽可达1.5GHz，精确捕捉皮秒级高频瞬态边沿。16bit高垂直分辨率带来高达96dB动态范围，即使在大信号背景下也能清晰分辨微伏级微弱叠加波形。单卡支持4通道同步采样，通过Star-Hub架构可扩展至128通道。
Star-Hub极低相位差同步
Star-Hub硬件同步架构通过共享参考时钟与硬件触发总线，将采样时钟和触发信号并行分发至每张子卡。最多支持16张板卡同源同步，通道间相位偏置抖动小于100ps。所有通道均采用全采样率，各独立通道之间不存在相位延迟，可直接对采集到的数值进行对比，无需插值处理。
灵活的触发与采集模式
触发方式涵盖软件触发（自由运行、强制触发）与硬件触发（内部触发、外部触发）：
边沿触：发支持上升沿、下降沿、双沿
重触发模式（Re-arm）：可规避脉冲沿上噪声抖动带来的多次误触发
窗口触发：支持进入窗口、离开窗口、内部窗口、外部窗口等多种模式。
采集模式包括：环形缓冲模式（无限预触发）、FIFO流模式（最高3.4GB/s连续传输）、多次记录模式（极短重新布防时间记录多个触发事件）、门控采样模式和双时基ABA模式。
GPU加速的数据处理
数字化仪支持Nvidia CUDA GPU进行快速并行数据处理，并实现与德思特合作伙伴Spectrum AWG之间的直接数据传输。在闭环系统中，系统延迟可控制在微秒级，适用于控制回路、决策制定、操作回路与刺激响应等实时应用场景。
03 高速数字化仪破局四大应用领域
大物理实验 激波管燃烧诊断与PMT信号采集
德国PTB联邦物理技术研究院与布伦瑞克工业大学使用Spectrum M2p.5943-x4采集卡，同步采集3台参考激光器信号与多路压力传感器信号，获取激波速度与理论温度参考，保证光谱与激波时序对齐，用于温度组分反演及化学仿真比对。在PMT信号采集场景中，数字化仪带宽需高于探测器带宽。
量子光电 量子随机数生成与NV色心磁力测量

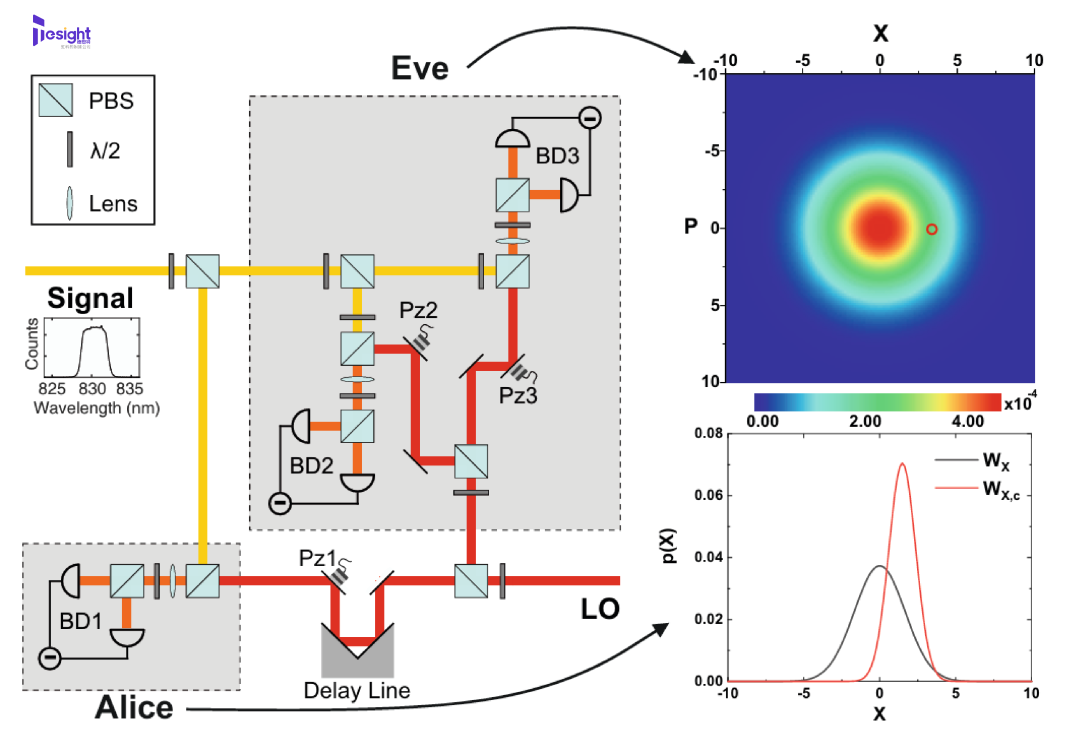

多特蒙德工业大学使用M4i.2234-x8 5GS/s数字化仪研究窃听可信量子随机数生成器的可能性。多通道检测设置不仅测量正交直方图，还记录每个检测到的象限并带时间戳，确定窃听者获得的额外信息量。
北京航空航天大学实验团队采用 M4i.4450-x8瞬态记录仪（500MS/s）结合脉冲NV中心磁力测量方法与LI检测，实现测试灵敏度提高4倍、最小可检测磁场提高60倍。
半导体测试 ESD脉冲与脉冲光电探测器信号采集

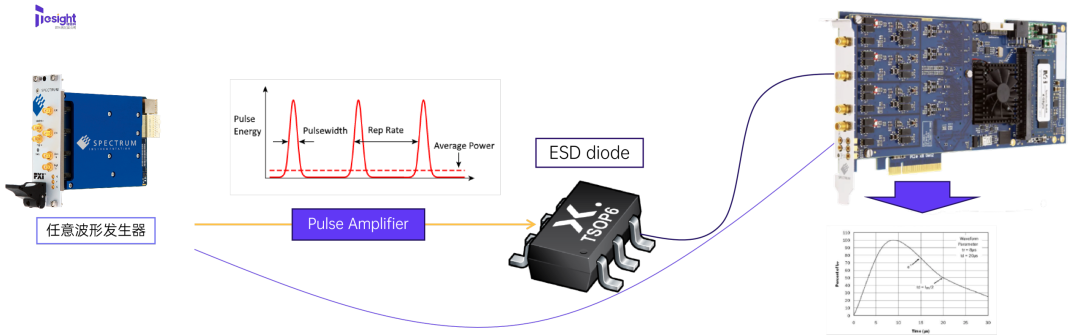

利用脉冲放大器从100V到50kV产生脉冲信号，数字化仪需具备高于被测设备带宽的带宽和覆盖高压的输入范围，捕获ESD二极管的响应波形。激光脉冲宽度从飞秒到纳秒，重复率从Hz到MHz，脉冲能量从皮焦耳到千焦耳，数字化仪需匹配探测器带宽并保证足够采样率以还原脉冲形状。
数字化仪采集半导体测试的输出信号
光纤传感 分布式温度传感与分布式声学传感
分布式温度传感（DTS）利用斯托克斯与反斯托克斯信号比值随温度变化，通过分析反射时间和强度计算光纤沿线温度。分布式声学传感（DAS）检测瑞利反向散射光的相位变化，定位和识别振动与声信号。100MS/s数字化仪可提供10ns时间间隔，对应1m空间分辨率，满足长距离光纤传感的定位精度要求。
