一、：恶劣环境，是编码器的 "试金石"
角度编码器往往被部署在环境最严苛的地方：汽车发动机舱的高温振动、工业现场的粉尘油污、户外设备的温差冻融…… 在这些场景中，编码器不仅要测准角度，更要扛住环境的考验。一旦在运行中失效或漂移，轻则影响设备性能，重则引发安全事故。
麦歌恩（MagnTek，现属纳芯微）推出的 15 位高精度磁性角度编码器 IC——MT6826S，从设计之初便以工业级与车规级可靠性为目标。本文将从温度、静电、磁场、机械、寿命等维度，全面解析 MT6826S 的环境适应力与可靠性设计。

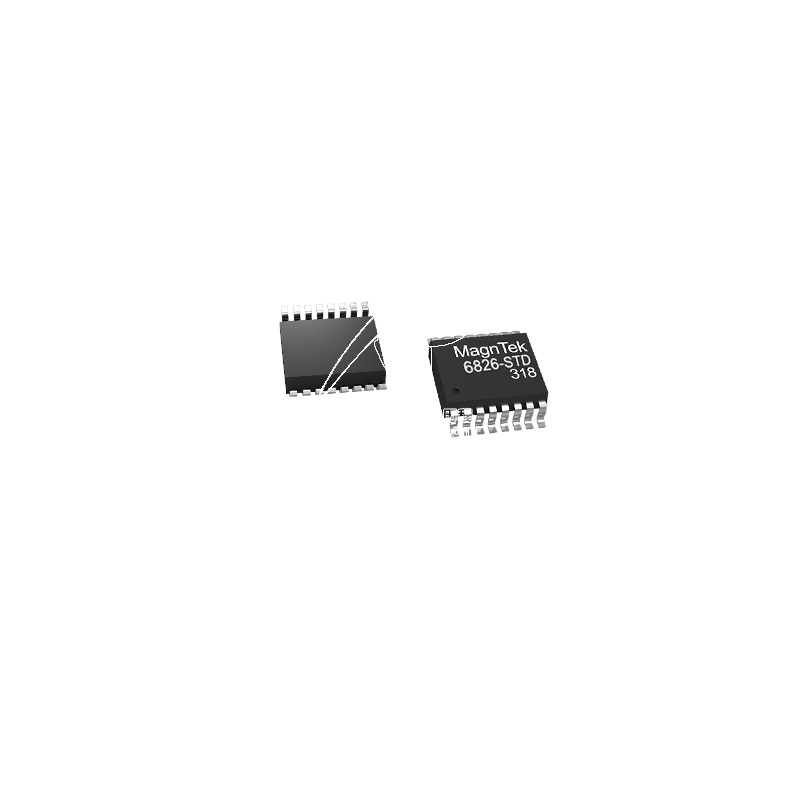

艾毕胜提供麦歌恩 MT6826S 磁性角度编码器
二、宽温工作：-40~125 摄氏度的 "全温域能力"
温度是影响电子器件性能的首要环境因素。MT6826S 的工作温度范围宽达 - 40~125℃，覆盖了从严寒户外到高温机舱的绝大多数应用场景。
在低温端，-40℃保证设备在极寒环境下仍能可靠启动与测量；在高温端，125℃的耐温能力使其能够适应发动机舱、伺服驱动器等高温环境。更重要的是，AMR 磁阻元件本身具有优良的温度稳定性，配合芯片的补偿算法，MT6826S 能在全温域内保持稳定的角度输出，温度漂移小，为车规与工业应用提供了可靠的温漂保障。
三、静电防护：HBM±8kV 的 "抗电击" 能力
在工业与汽车环境中，静电放电（ESD）是威胁电子器件寿命与可靠性的常见杀手。无论是人体接触、线缆插拔，还是电磁耦合，都可能在芯片引脚上产生数千伏的静电冲击。
MT6826S 具备出色的静电防护能力：HBM（人体模型）静电防护达 ±8kV，CDM（充电器件模型）防护达 ±1.5kV，防闩锁能力达 ±100mA。这意味着芯片在电磁环境复杂的工业现场，能够有效抵御静电冲击与闩锁风险，大幅降低现场失效概率，提升系统整体可靠性。
四、磁场特性：对磁场强度不敏感的 "天然抗扰"
MT6826S 采用的 AMR 技术，在实际角度测量中工作于饱和区（饱和磁场约 300 高斯），只对平行于芯片表面的磁场方向变化做出响应，而与磁场强度（30~1000mT）无关。
这一特性带来双重的可靠性价值：其一，磁铁的充磁一致性、磁场强度的波动不会影响测量精度，系统对磁路的敏感性大幅降低；其二，芯片对外界干扰磁场具有更强的 "免疫" 能力 —— 只要干扰不改变磁场方向，就不影响角度读数。这让 MT6826S 在电机、变频器等强电磁干扰源附近，依然能够稳定可靠地工作。
五、机械可靠性：非接触、无磨损、抗振动
传统光电编码器采用玻璃码盘与光路系统，对机械振动、冲击敏感，码盘易碎、光路易偏。MT6826S 的磁性测量原理则天然具有机械可靠性优势：
（一）非接触测量，零磨损
MT6826S 与磁铁之间无机械接触，不存在码盘、光栅等易损件，长期运行无磨损，寿命大幅延长，维护成本显著降低。
（二）结构坚固，抗振动冲击
敏感元件深藏于芯片封装内部，无裸露的精密光学结构，对振动、冲击的耐受能力更强，适合电机、泵、压缩机等高振动环境。
（三）抗污染，适应恶劣工况
粉尘、油污、水汽对磁性测量几乎无影响，MT6826S 可长期工作在光电编码器无法胜任的恶劣环境中。
六、供电与封装：可靠性设计的 "隐形细节"
除了看得见的指标，MT6826S 在供电与封装上的设计，同样为可靠性提供了 "隐形保障"。
（一）宽电压供电，抗电源波动
MT6826S 的工作电压范围为 3.3V~5.0V，覆盖了主流的逻辑电平与供电体系。芯片内置低压差稳压模块（LDO），能够对电源进行稳压调理，有效抑制电源纹波与波动对测量精度的影响。在车载与工业现场的电源波动环境中，这种宽压输入与内置稳压设计，显著提升了系统的供电适应性。
（二）内置 EEPROM，参数掉电不丢
芯片内置 EEPROM 存储器，可用于存储零点位置、分辨率配置、自校准参数等关键信息。即使系统断电重启，配置参数依然保留，无需重复标定，既简化了使用流程，也避免了因配置丢失导致的系统异常，提升了现场使用的便捷性与可靠性。
（三）双封装选择，适配不同安装
MT6826S 提供 TSSOP-16（6.5mm×4.4mm）与 QFN4×4（4mm×4mm）两种封装，均支持表面贴装，兼容主流贴片工艺。工程师可根据 PCB 空间与装配工艺灵活选择，同时芯片的磁感应中心位于封装体几何中心，便于磁路设计与安装定位，降低了装配偏差带来的可靠性风险。
七、报警功能：让系统 "未病先防"
可靠性不仅体现在 "不坏"，更体现在 "早发现"。MT6826S 内置了多项报警与诊断功能，包括：
转速超限报警：当转速超过设定范围时发出报警，防止过速运行引发故障；
磁场过弱报警：当磁场强度低于正常工作范围时发出报警，及时提示磁铁位移或退磁风险；
供电欠压报警：当电源电压低于阈值时发出报警，防止供电异常导致的误测。
这些诊断功能让系统能够实时监测编码器的工作状态，在故障演变为事故之前及时预警，为车规级功能安全与工业设备预测性维护提供了有力支撑。
八、结语：可靠性，是编码器最深的护城河
在汽车电子与工业自动化领域，可靠性往往比参数本身更重要。一颗参数优异却扛不住环境的编码器，无法赢得工程师的信任。麦歌恩 MT6826S 以 - 40~125℃宽温能力、HBM±8kV 静电防护、对磁场强度不敏感的 AMR 技术、非接触无磨损的机械结构，以及完善的报警诊断功能，构筑了一道坚实的可靠性护城河。
无论你是汽车电子系统工程师，还是工业设备的设计者，MT6826S 都能为你的产品提供可靠、稳定的角度测量保障。选对一颗可靠的编码器，就是为整机设备的长期稳定运行投下最有价值的一票。本文来自深圳市艾毕胜电子有限公司，提供麦歌恩磁性编码器芯片和无刷马达驱动板定制服务。
