AI 算力、Chiplet 异构集成、HBM 高速互连的浪潮之下，传统有机载板与硅中介层逐步触达物理天花板。玻璃基板凭借材料禀赋突围，而激光全链条精密加工，正是把材料优势转化为量产能力的核心钥匙。一张工艺演进图，串联起切割、蚀刻、植球三大关键工序，读懂下一代先进封装的底层逻辑。
一、为啥大家都开始用玻璃做基板？
简单说：现在的大算力芯片、HBM 内存，要传海量高速信号，还要做得更大、更密。以前常用两种方案：一种是有机树脂基板，便宜好用，但一加热就容易弯，高频信号传着传着损耗大，速度上不去；另一种是硅中介层性能好，就是太贵，而且做不大。玻璃刚好卡在中间，优点很实在：
1. 高频信号跑起来衰减少，适合高速传输；
2. 受热之后变形小，不容易翘，焊点不容易断；
3. 板面平整，能做特别细的线路；
4. 耐高温，很多道高温工序扛得住，还能做成大尺寸大板。
但玻璃是硬脆材料，用刀割、用钻头钻很容易崩边，里面还会藏看不见的细纹。有这些暗伤，后面加工很容易碎、报废。材料再好，加工不出来等于白搭。激光，就是解决加工难题的工具。
二、激光切割，把大板裁成合适大小
一块原始玻璃基板都是很大的大板，第一步就是切成一块块需要的尺寸。传统刀轮切割，是硬压着玻璃掰开。看着切口还行，但玻璃内部会留下很多看不见的微裂纹。后面加热、电镀的时候，裂纹会慢慢散开，板子直接废掉，薄玻璃、大玻璃良率很难做高。

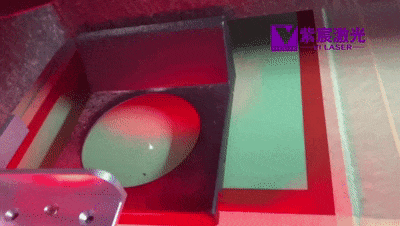

激光切割分两种，一种是热裂法激光：激光定点加热再快速冷却，让裂纹顺着预定线条乖乖裂开。不用硬刮，切口光滑，毛刺少，热影响区可控，适合厚一点的玻璃批量切。另一种超快冷激光：速度极快，一瞬间作用完，几乎不带起热量。切口崩边可控制在数微米内，适合超薄玻璃、异形切割。
说白了这一步的目的：把玻璃裁好，尽量不留内伤，给后面工序打下靠谱的底子。
三、核心工艺：激光蚀刻+微钻孔，打通 TGV 垂直互连
外形切好了，接下来要在玻璃上打密密麻麻的垂直小孔，让芯片上下的线路连通，这些孔就叫 TGV 玻璃通孔，也是玻璃基板最关键的地方。
不是直接拿激光烧穿。现在量产主流做法通过超快激光先在玻璃内部照一遍，被照到的地方材质发生变化，放到腐蚀液里会被更快溶掉，最后掏出一个个光滑的小孔。直接激光烧孔也能做，但孔壁容易粗糙、有残渣，大多只用来打样。
孔好不好，看三点：位置准不准、孔壁滑不滑、孔的倾斜度。孔做得差，后面镀铜走线就会出问题，信号传不稳。
这里踩坑最多：孔越密，越容易大小不一、侧壁有缺陷。激光走的路径、每一处能量匀不匀，直接决定能不能大批量生产。
四、激光植球，焊上连接芯片的 “小锡点”
玻璃开好孔、镀好线路之后，最后一步就是植球 —— 焊上一颗颗小小的锡球，芯片就是靠这些锡球贴到基板上。

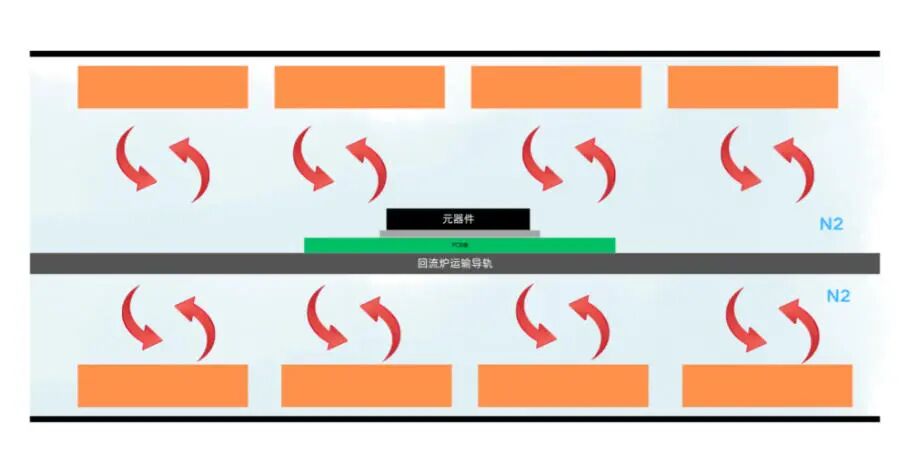

老办法是整块板子丢进回流炉，全部一起加热融化锡球。放到玻璃基板上就有麻烦：板子大，一整片受热容易翘起来；间距做小了，锡球容易连在一起短路（桥连）；整片高温，前面做好的细线路、TGV 孔也有被烤坏的风险。
激光植球不一样：只对着锡球那一点点位置定点加热，别的地方温度几乎不升高。好处很直观：
1. 局部加热，整块玻璃不容易翘；
2. 热量可控，间距很小的时候，也不容易锡珠飞溅、短路；
3. 灵活，想在哪颗球就打哪颗，坏了还能单独返修；
4. 对前面做好的线路和通孔，热冲击小很多。
切割、打孔、植球，三道激光工序串起来，一条完整的玻璃基板加工链路就通了。
五、工艺串联：整条链路的底层逻辑
很多人以为切板、打孔、植球是三件互不相关的事，其实前一步的毛病，会一路带到后面。切割留下的暗裂纹，蚀刻的时候可能顺着裂缝裂开，板子碎掉；通孔位置偏了、孔壁粗糙，走线跟着歪，后面植球对位不准，出现开路；植球时的局部热应力，如果玻璃本来就有残余应力，也可能诱发裂纹。
这也是为什么行业越来越看重全流程工艺协同，而不是单一设备指标。紫宸激光持续布局玻璃基板全链条激光加工方案，覆盖超快激光切割、TGV 激光改性蚀刻、高精度激光植球，打通工艺数据，从源头降低缺陷传递，帮助封测、基板厂商缩短验证周期，加速玻璃基板产业化落地。
六、不是取代，是并行演进
玻璃基板不会一下子把有机板、硅中介层全部换掉。会优先用在对网速、带宽要求极高的地方：如AI 算力卡、HBM 封装、高频射频产品等。现在最大的门槛，不是材料本身，而是量产良率和加工成本。随着激光设备越来越成熟，玻璃基板的成本会慢慢往下走，用的厂家也会越来越多。
整条链路一句话捋顺：
玻璃大板→ 激光切割裁板（少留内伤） → 激光蚀刻打通孔（打通垂直信号通道） → 金属化走线 → 激光植球（焊锡点连芯片） → 封装成品
材料火了，看着是新材料的胜利，本质上，是我们找到了能稳定加工它的办法。激光，就是把玻璃基板从实验室样品，搬
