一、产品综述
在工业控制、消费电子、办公设备与汽车电子等领域，大量系统需要同时驱动继电器、马达、灯具、LED 显示等多路感性/阻性负载。传统分立三极管驱动方案存在元件数量多、一致性差、保护能力弱、布线复杂、电流增益不足等问题，不仅提升硬件成本与调试难度，还会降低系统长期运行可靠性。
WD2803A 是专为多路高压大电流驱动设计的单片八路 NPN 达林顿晶体管阵列，以高集成度、大电流、高耐压、内置保护与宽逻辑兼容特性，为传统多路驱动系统提供一体化升级方案。芯片可直接对接TTL/CMOS逻辑，单路输出500mA、耐压24V，内置箝位二极管，无需外围元件即可稳定驱动多路负载，广泛适配继电器、马达、灯具、LED显示、线路驱动等场景，满足工业与消费类设备对高可靠性、简易控制、小体积的严苛需求。

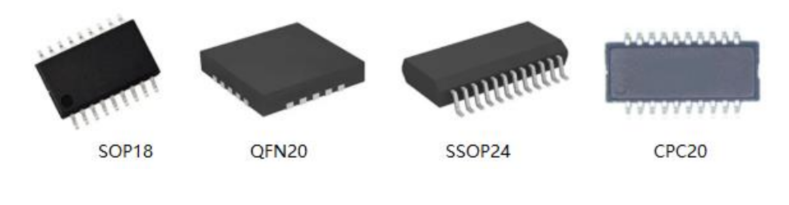

WD2803A封装类型
二、核心特性与落地价值
1. 八路独立驱动，大电流高耐压
WD2803A 集成8 路独立NPN达林顿管，单路最大输出电流500mA，输出耐压24V，可直接驱动中大功率负载。多路可并联提升总驱动能力，满足大电流场景需求。饱和压降低、导通特性稳定，在 350mA 负载下典型饱和压降仅1.2V，发热小、效率高，适合长期连续工作。
2. 内置箝位二极管，可靠保护感性负载
芯片每路输出集成公共阴极箝位二极管，可快速吸收继电器、马达等感性负载关断时的反向电动势与浪涌电压，有效保护芯片与前级主控，省去外部续流二极管，简化硬件设计，显著提升系统抗干扰能力与使用寿命。
3. 宽逻辑兼容，直连MCU无门槛
每路输入内置2.7kΩ 基极电阻，兼容 TTL 与5V CMOS逻辑，可直接与 3.3V/5V MCU、FPGA、逻辑芯片对接，无需电平转换、限流电阻等胶合逻辑。输入开启电压低、驱动电流小，MCU I/O口即可直接控制，大幅降低硬件接口复杂度与软件开发成本。
4. 多封装可选，覆盖全场景布局
提供SOP18、QFN20、SSOP24、CPC20四种封装，工作温度 - 40~125℃，满足消费电子、工业控制、汽车电子等不同环境需求。QFN超薄小尺寸适合高密度板载设计；SOP18/SSOP24散热与焊接性更佳，适合工业与高可靠场景；统一电气特性与控制逻辑，系列化产品可灵活切换封装，不改动原理图与固件。
5. 开关快速，漏电流低，系统更稳定
芯片导通 / 关断延迟均在微秒级，响应迅速，满足高频切换场景。输出漏电流小，常温下低于50μA，静态功耗低，适合电池供电与低功耗设备。电气性能一致性好，批量生产一致性高，降低生产测试成本。
6. 宽温稳定，工业级品质
工作温度覆盖 \\-40~125℃\\，耐受严苛高低温环境，满足工业自动化、车载设备、户外仪器等场景。最大耐压 30V、输出电流500mA，具备充足安全余量，长期运行稳定可靠，降低设备故障率。
三、典型应用场景
1. 继电器与电磁阀驱动
广泛用于工控 PLC、家电控制、安防设备中的继电器与电磁阀驱动。WD2803A单路500mA驱动能力与内置保护二极管，确保线圈可靠吸合、快速泄放反电动势，保护主控与驱动电路，提升设备稳定性。
2. 小型马达与执行器驱动
适配打印机、扫描仪、玩具、智能锁等小型直流马达与步进马达驱动。八路独立通道可实现多相控制，并联通道提升驱动电流，满足不同力矩需求，宽压与保护特性适配复杂工况。
3. 灯具与LED显示驱动
用于 LED 点阵、数码管、指示灯、氛围灯等显示设备。高耐压、大电流特性可直接驱动多串LED与白炽灯，八路通道支持多路独立控制，简化显示驱动板设计，降低元件数量。
4. 工业接口与逻辑缓冲
作为线路驱动器与逻辑缓冲器，用于工控信号隔离与功率放大。兼容多种逻辑电平，将弱信号转换为强驱动信号，提升系统带载能力与抗干扰能力，适配工业总线与长距离传输场景。
5. 汽车与便携式设备
适配车载控制、便携式仪器等电池供电设备。宽温、低漏电流、极简外围特性，满足车载严苛环境与便携设备低功耗、小体积需求，可靠驱动车灯、门锁、泵阀等负载。
