一、改造背景
某装备制造企业设备运维中心采用台达DVP‑32ES00R2 PLC作为车间设备检修工位、润滑保养、故障检测、安全联锁的控制核心，原系统仅通过RS‑485串口连接简易文本屏，仅支持检修状态查看与基础启停操作。随着设备全生命周期管理要求提升，原有系统无法满足检修进度、电机电流、润滑压力、故障代码、安全门状态等参数实时上传与追溯，且台达DVP本体无标准以太网接口，无法接入企业设备管理平台（EAM）。整体更换控制器成本高、停产风险大，最终采用捷米特JM‑ETH‑DVP以太网通讯模块，实现老旧PLC低成本以太网升级，对接 MCGS触摸屏与企业设备运维管理平台。
二、方案设计

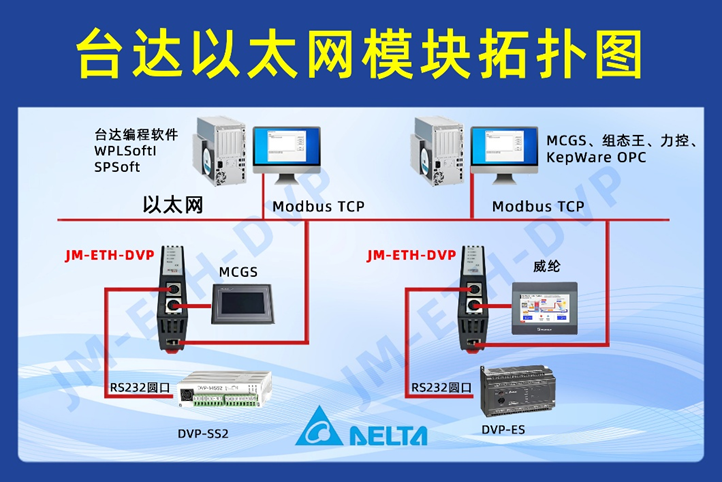

1.硬件拓扑
主控PLC：台达DVP‑32ES00R2，RS‑485接口
触摸屏：MCGS触摸屏，用于现场检修流程监控、参数设定、故障报警、操作记录
以太网模块：捷米特JM‑ETH‑DVP 工业以太网通讯处理器
网络设备：工业级交换机，设备检修专用网段192.168.50.0/24
上位机：企业EAM设备管理计算机，用于检修计划派发、故障数据归档、维保提醒、运维报表
2.接口连接
JM‑ETH‑DVP的RS‑485端子接入原有检修控制总线，站号设为3，波特率9600bps
模块RJ45口接入工业交换机，IP：192.168.50.26，掩码255.255.255.0
MCGS触摸屏配置同网段IP，通过以太网驱动读取模块映射数据
EAM平台通过ModbusTCP采集检修状态、电机参数、润滑数据、故障码等关键信息
三、JM‑ETH‑DVP通讯处理器参数配置
用捷米特配置软件选择“DVP RS485→EtherNet/IP+ModbusTCP”设备检修专用模板
设置RS‑485站号 3，数据刷新周期10ms，扫描D、M、Y数据区
配置EtherNet/IP实例，映射检修工位状态、电机参数到CIP地址段
配置ModbusTCP映射，将D/M数据映射到40001开始保持寄存器，Y/X状态映射到00001开始线圈
下载配置，RUN灯常亮、COMM灯闪烁表示通讯正常
四、MCGS触摸屏画面组态
打开MCGS组态软件，新建设备检修监控项目
添加以太网驱动，指向JM‑ETH‑DVP模块IP：192.168.50.26
建立标签：检修工位号、电机运行电流、润滑压力、安全门状态、故障代码、维保计时
组态检修流程画面、参数趋势曲线、故障弹窗、权限管理、维保记录界面
下载工程至触摸屏，数据刷新<150ms，满足检修现场实时监控要求
五、EAM管理平台对接验证
EAM平台通过 ModbusTCP（端口502）定时读取检修数据、设备状态、维保时长
下发检修工单、保养阈值、安全联锁参数到PLC，实现远程管控
通讯响应平均<10ms，连续72小时无丢包，满足秒级设备监控要求
故障自动归档，支持工单追溯、维保报表导出与统计分析
六、PLC程序修改
JM‑ETH‑DVP模块对原PLC完全透明，仅在程序中增加少量状态上传指令，无需改动原有检修控制逻辑，停机改造时间≤1小时，对生产影响极小。
七、经验总结
JM‑ETH‑DVP双协议栈，同时支持EtherNet/IP与ModbusTCP，适配MCGS触摸屏与EAM平台
直连RS‑485总线，不占PLC槽位，不破坏原有接线
支持Web远程诊断，适合设备检修区高可靠、快维护需求
低成本快速升级，解决台达DVP无以太网、无法数字化运维的痛点
