基于PixArt PMW3360传感器的游戏鼠标开源项目介绍

前言

商用旗舰游戏鼠标价格居高不下，性价比拉胯?自带外壳手感不合手，没法适配专属抓握习惯?游戏鼠标用久了按键双击、延迟卡顿，体验大打折扣?想定制专属游戏鼠标，却缺从机械设计到嵌入式固件的完整开源方案?

今天给大家带来这款DIY游戏鼠标!围绕 PMW3360 旗舰游戏传感器打造，搭载 RP2040 主控，55g 超轻量人体工学设计，实现零延迟按键消抖 + 1000Hz 游戏级回报率，覆盖机械设计→电子电路→嵌入式固件全开发流程，软硬件全开源且支持高度定制，硬核游戏玩家、硬件 DIYer、极客爱好者的专属定制神器，更是学习输入设备底层原理的优质教学项目!

亮点 & 功能

游戏级低延迟体验拉满：核心搭载 PixArt PMW3360 专业游戏传感器，主打无平滑处理的低延迟运动跟踪，鼠标移动响应极快，精准捕捉每一个操作细节，适配 FPS、MOBA 等各类电竞游戏;搭配零延迟按键消抖技术，按键反馈清脆，长期使用也不会出现功能故障，耐用性与体验感双在线。

1000Hz 满速回报率：原生支持1000Hz 游戏级回报率，数据传输刷新率拉满，鼠标移动与屏幕光标联动无任何滞后感，大幅提升游戏操作的精准度与跟手感，相比普通低回报率鼠标，在高速走位、精准瞄准等操作中优势显著。

55g 超轻量+指纹抓握人体工学：整机仅 55g 超轻量打造，彻底摆脱传统游戏鼠标的厚重感，长时间握持游戏也不会累手，大幅降低手腕负担;外壳采用指纹抓握适配的人体工学设计，贴合手部曲线，握持更稳固，还额外配备中键功能，兼顾游戏操作与日常办公使用，实用性拉满。

RP2040 主控 + Mbed OS 固件：搭载 RP2040 高性能微控制器，固件基于 Mbed OS 开发，源码完全开源，支持玩家根据自身需求调整传感器参数、按键逻辑、回报率等核心设置;无需复杂的开发基础，跟着教程即可完成固件烧录与调试，轻松打造专属的鼠标操作逻辑。

制作与使用要点

全流程制作步骤

3D 打印外壳：下载项目Case Model目录下的 STL 文件，选择合适的 3D 打印材料(推荐树脂 / PLA+)，注意调整打印方向与层厚以保证外壳精度;逐部件打印后测试配件贴合度，打磨去除毛边、支撑残留，确保外壳拼接顺滑。

SROM 准备从商用 PMW3360 游戏鼠标中捕获传感器 SROM 数据，将 SROM 文件引入项目固件中，可最大化发挥传感器性能，获得最佳的运动跟踪效果，提升游戏使用体验。

PMW3360 传感器拆焊：用热风枪低温慢烤小心拆焊商用鼠标中的 PMW3360 传感器，避免高温损坏芯片引脚;拆焊后仔细清理传感器与 PCB 焊盘，去除残留焊锡，为后续焊接做准备。

PCB 制作与组装：下载项目 KiCad 设计文件打样 PCB，按 BOM 清单采购 RP2040 主控、微动开关、编码器、电阻电容等通用元器件;按 “先小元件后核心模块” 的顺序焊接，依次焊接电阻、电容、编码器，再焊接 RP2040、传感器、微动，焊接完成后用万用表检测电路，确保无短路、虚焊。

固件烧录与调试：搭建 Mbed OS 开发环境，下载项目开源固件源码并编译，通过 USB 将固件烧录至 RP2040 主控;烧录完成后测试按键响应、滚轮功能、传感器跟踪效果，根据自身需求在固件中调整回报率、传感器灵敏度等参数。

整机装配：将调试完成的 PCB 小心装入 3D 打印外壳中，用螺丝固定各部件，检查按键、滚轮是否活动顺畅，传感器窗口是否无遮挡;装配完成后进行整机测试，确认所有功能正常即可投入使用。

核心参数

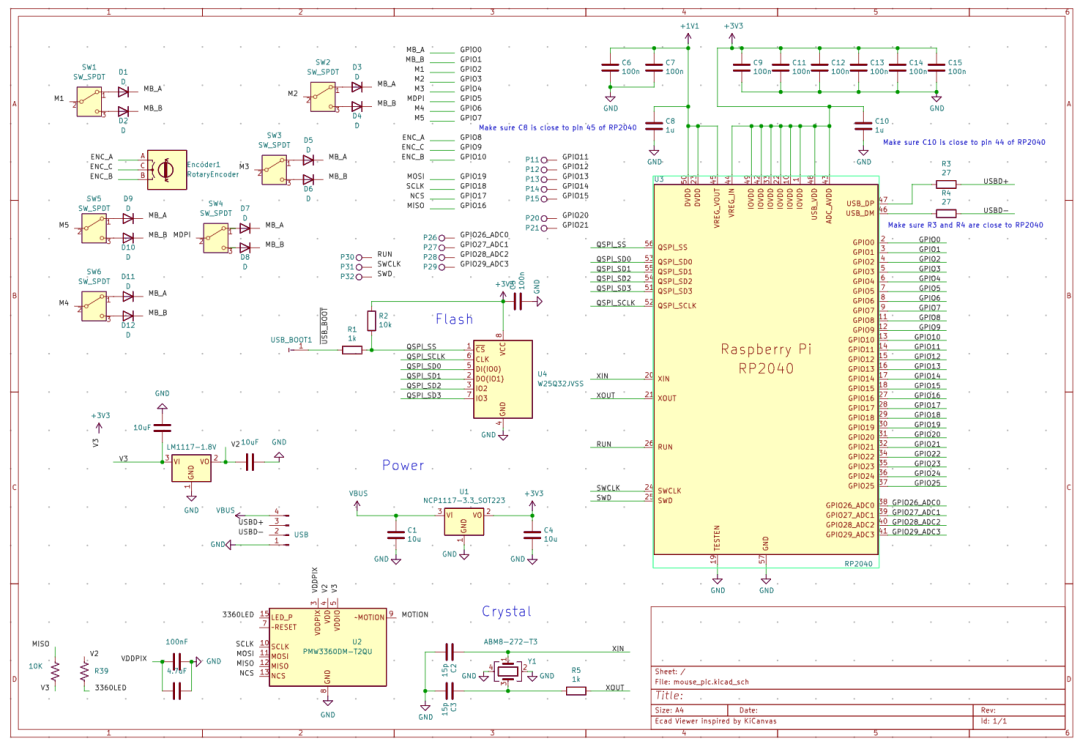

PCB图&原理图

开源资料

想了解更多开源项目的小伙伴去华秋开源硬件社区查看!欢迎大家来复刻，有商业诉求的，请联系项目的作者。

项目地址：https://p.eda.cn/d-1355839839408226304

结语

这款开源 DIY 游戏鼠标，它以 PMW3360 旗舰传感器 + RP2040 主控为核心，实现了 55g 超轻量、1000Hz 回报率、零延迟按键的游戏级体验，更重要的是，它覆盖了从机械设计到嵌入式固件的全开发流程，是硬核玩家定制专属鼠标与学习者研究输入设备底层原理的双重优质选择。赶紧戳开阅读原文解锁全部设计文件，开始动手打造吧!欢迎在评论区分享你的 DIY 脑洞～
