在电子元器件的庞大体系中，电感器作为三大被动元件之一，始终扮演着至关重要的角色。其中，环形线圈电感凭借其独特的结构设计和电磁性能，在高频电路、电源转换及工业检测等领域备受关注。本文将从其技术原理、结构优势及未来市场趋势等维度，对其进行解析。
近乎完美的“磁场容器”

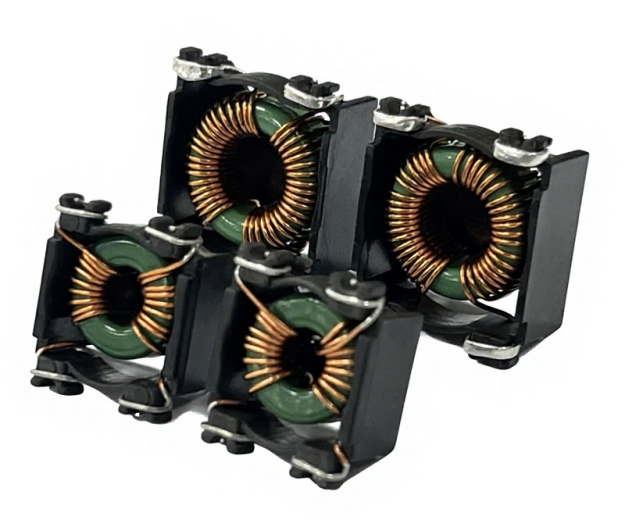

环形线圈电感主要由圆环状的磁芯及绕制在磁芯上的线圈构成。其磁芯材料通常为铁粉、铁氧体等，这些材料的选择直接决定了电感的基础性能。
从电磁理论的角度来看，环形结构被视为一种非常理想的几何形状。根据安培定律，当导线绕制在环形体上时，磁场被自然地约束在磁芯内部，形成一个闭合的磁路。这种结构设计带来的直接好处是：漏磁通极少，电磁干扰（EMI）被有效抑制，同时能量损耗也相对降低。相较于棒形电感或工字型电感，环形电感在电磁兼容性方面的表现更为突出，对周围电路元件的干扰更小。
从计算公式看产品特性
电感量是环形线圈电感的重要参数，其计算公式为L(nH)=AL×N²（其中AL为电感指数，N为匝数）。这意味着工程师可以通过调整线圈匝数或选择不同AL值的磁芯材料，较为灵活地定制所需电感量。
在实际应用中，为了适应不同的工作场景，环形线圈电感也发展出了多种技术分支。例如，在功率放大器中，需要电感具备更高的储能能力和更低的直流电阻；而在高频信号处理中，则更关注其品质因数（Q值）。值得注意的一个工程技巧是，在高磁导率的磁芯中引入微小的气隙，虽然会增加部分涡流损耗，但能有效防止磁芯饱和，从而提升电感在大电流下的稳定性。
应用领域
环形线圈电感的实用性在多个行业得到了验证：
高频线圈与变压器：利用其漏磁小的特点，用于制作高频变压器和滤波电感，特别是在开关电源（SMPS）中，铁粉芯材料的环形电感应用较为普遍，能够承受较高的电流（可达20安培以上）。
车辆检测系统：在智能交通领域，环形线圈与电容构成LC振荡器。当车辆通过时，线圈电感量发生变化引发频率偏移，从而实现对车流的检测。根据国标GB/T26942-2011，此类应用的电感量范围通常设定在50μH~700μH之间。
消费电子与汽车电子：随着新能源汽车和智能家电的普及，市场对高可靠性电感的需求持续增长，环形电感凭借其稳定的性能，在电源管理、抗干扰电路中发挥着作用。
制造工艺的演进
尽管环形线圈电感在电气性能上优势明显，但其制造工艺一直是行业内的关注点。传统的环形电感绕制主要依赖人工或半自动设备，生产效率相对较低，这在一定程度上制约了其在某些领域的推广。
不过，这一情况正在发生变化。近年来，相关的技术创新不断涌现，例如“扁线立绕环形电感”技术的出现，通过使用扁线代替传统的圆铜线进行单层绕制，不仅提高了装配效率，还进一步改善了电磁兼容效果和产品的一致性。同时，随着微电子制造技术（MEMS）的发展，集成化、薄膜化的环形电感也在不断推进，以满足便携式设备对小型化的要求。
市场格局与发展动向
据行业研究数据显示，全球环形线圈电感市场在2024年保持平稳增长，预计至2031年将维持稳定的发展态势。中国本土企业在市场规模和技术积累上也在不断进步。
从产品类型来看，市场主要划分为绕线型、叠层型以及薄膜片式电感器。其中，叠层型和薄膜片式产品正越来越多地应用于高频通信领域，以满足设备小型化和高频化的需求。
综上所述，环形线圈电感凭借其闭磁路、低干扰的天然优势，在电子元器件领域拥有不可替代的地位。尽管制造工艺曾是制约其发展的一个因素，但随着自动化绕线技术和新材料的应用，这一问题正在得到改善。未来，随着汽车电子、通信设备及工业控制等领域的持续演进，环形线圈电感的市场需求有望保持稳定，其技术本身也值得行业持续关注。
