在构建具备语音交互能力的智能设备时，音频前端系统的稳定性与灵敏度直接影响用户体验。采用集成化音频模组可大幅缩短研发周期，但选型不当易导致唤醒率低、误识别等问题。本文围绕灵敏度、抗干扰、软硬件协同等维度，系统阐述模组选型的核心考量点。
在物联网开发中，为产品赋予“听觉”与“语音”能力，是实现智能交互的关键一步。
模组通过开箱即用的内置音频方案与灵活扩展的外置音频方案，大幅降低了语音应用的实现门槛，让设备能听会说，开发更简单高效。
本文特别分享4G模组选型与硬件设计要点，为开发者提供实用参考。
一、模组音频支持概况
从主芯片是否原生支持音频功能来看，4G模组大致可分为两类：
1.1 主芯片支持音频功能
比如：Air724UG。
1.2 主芯片不支持音频功能
比如：Air780Exx系列、Air8000系列、Air700ECH。
▼ 音频芯片方案 ▼
尽管部分模组主芯片本身不支持音频，但可以通过搭配Audio Codec芯片实现音频功能。
常用的Codec是顺芯ES8311，其集成方式分为内置与外置两种：
1）内置ES8311的模组型号
Air780EHV模组已内置ES8311，开发更为便捷。
2）可外置ES8311的模组型号
Air780EHM
Air780EGH/Air780EGG
Air700ECH
Air8000全系列
此系列模组虽然没有内置ES8311，但可以将ES8311外置，通过I2S接口进行驱动。
特别注意：
即便可以搭配Audio Codec芯片顺芯ES8311，有些配置较低的模组型号（主要是指Flash和RAM4MB的型号），也无法支持Audio音频功能。
不支持音频功能的型号：
Air700EPM
Air780EGP
Air700ECP
综上，我们可以将是否支持Audio音频功能的模组型号归类如下：
二、硬件设计要点
以Air780EHV为例，作为支持多样化语音场景的4G-Cat.1模组，支持VoLTE高清通话/TTS语音合成/录音/MP3播放等功能；已内置Audio Codec芯片ES8311，支持1路Mic和1路Speaker，极大方便了硬件电路设计。
得益于8MB Flash+8MB RAM的资源配置，Air780EHV在支持LuatOS二次开发时更加得心应手：UI、中文字体、触摸屏等多媒体功能也都可以支持，适用于有OPEN开发需求的智能语音交互场景。
2.1 管脚资源占用
由于Air780EHV内置了Audio Codec芯片ES8311，相应的，有一些管脚资源必然会被占用，明细如下：
2.2 硬件参考设计
相关原理图与PCB、硬件参考设计、音频应用示例等资料，持续更新开放。
驻极体麦克风：Air780EHV已内置Micbias偏置，外面无需再加；
喇叭：必须外置音频PA，内置ES8311的音频输出无法直接驱动喇叭；
AudioPA_EN：芯片PA使能信号，涉及到POP音的控制

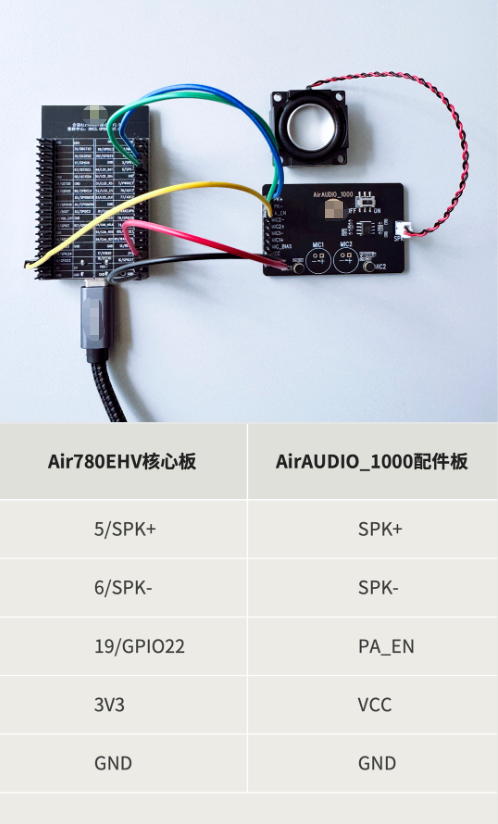

音频配件板：我们设计了AirAudio_1000，可以帮助大家搭配Air780EHV快速验证音频功能。
今天的内容就分享到这里了~
