一、项目背景
在港口散货装卸、重型厂区物料转运场景中，起重机核心控制依赖 Hydec HY-800系列 PLC（CANOPEN主站），需实时采集重量传感器、行程限位开关数据，控制起升、变幅、回转机构；操作端采用威纶通 MT8150iE触摸屏（Modbus TCP从站），供操作员监控力矩、高度、位置参数，下发启停、调速指令。传统 “CAN转 RS485转换器 + RS485转 TCP模块” 级联方案，存在通讯延迟超 200ms、户外振动致接线松动、变频器电磁干扰引发数据丢包等问题，曾因起升停止指令延迟触发过卷扬预警，不符合 GB/T 3811-2008起重机安全规范，最终选定远创智控 YC-TCP-COPS 协议转换网关（TCP主站 + COP从站）构建稳定链路。
二、项目痛点
协议断层存安全隐患：PLC（CANOPEN）与触摸屏（Modbus TCP）协议异构，传统方案通讯成功率仅 80%，起升停止、紧急制动指令延迟超 200ms，违反安全规范，易引发超负载、过卷扬事故。
恶劣环境适配差：起重机户外作业面临 - 25~45℃温差、0.5g制动振动及电磁干扰，普通设备月均通讯中断 4-5次，每次排查需攀爬设备 2小时以上，月损失产能超 2000吨。
运维低效无预警：PLC在机房、触摸屏在驾驶室，故障排查需跨区域奔波，处理时间超 3小时；无远程诊断，无法提前发现 CAN总线松动、TCP链路老化等隐患。
数据丢失影响调度：无本地缓存，通讯中断致重量、高度数据丢失，台账误差超 20%，数据完整度不足 80%，拖累港口调度效率。
PLC负载过高：PLC需同时处理机构控制与数据转发，CPU负载≥70%，安全保护程序（如过载切断）响应延迟≥30ms，增加设备损伤风险。
三、远创智控 YC-TCP-COPS网关功能简介
网关深度整合工业网关、物联网网关、边缘计算网关、智能网关、数据采集器五大核心能力：
工业网关双协议转换：作为 TCP主站扫描触摸屏 Modbus TCP寄存器，COP从站对接 PLC CANOPEN对象字典，双向转换延迟≤50ms，保障指令实时传输。
工业级环境适配：IP65防护、-30~70℃宽温、抗 10g振动，符合 EN 61000-6-3电磁兼容标准，适配起重机户外工况。
边缘计算网关优化：本地执行过载保护（超额定负载 10%时 10ms切断起升指令），滤波处理数据减少无效传输，将 PLC CPU负载降至≤40%。
智能网关远程运维：接入运维平台实时监控通讯状态、设备健康度，远程改参数、排故障，处理时间≤30分钟，支持异常预警。
数据采集器 +物联网网关：16MB本地缓存（断电保 48小时），通讯恢复后自动补传数据；通过物联网网关上传作业数据至云端 MES，助力产能统计与寿命预测。
系统结构拓扑图
五、解决方案
协议无缝衔接：网关 COP从站设 ID=2，映射 PLC 0x2300-0x2305寄存器（含起升指令、紧急停止信号）；TCP主站配置 IP 192.168.1.10，50ms周期扫描触摸屏 40001-40020寄存器，将重量、高度数据映射至屏显，形成 “指令 -反馈” 闭环。
恶劣环境适配：网关装机房防震支架，CAN总线用双绞屏蔽线（终端接 120Ω 电阻），TCP用 CAT6屏蔽网线；双 24VDC冗余供电防断电，边缘计算本地处理安全逻辑降 PLC依赖。
运维与数据优化：依托智能网关远程预警隐患；数据采集器缓存保数据完整；边缘计算降 PLC负载，提升安全程序响应速度。
六、实施过程
前期准备（1天）：确认 PLC对象字典、触摸屏寄存器地址，明确额定负载；安装 YC-Config、EBPro软件。
硬件部署（1天）：固定网关，接 CAN/TCP线、双电源及报警器。
参数配置（0.5天）：设网关 COP波特率 250kbps、TCP周期 50ms，映射寄存器；触摸屏关联显示控件与指令按钮。
联调测试（1天）：验证指令延迟≤50ms、过载 10ms报警，72小时运行无中断，数据准确率 100%。

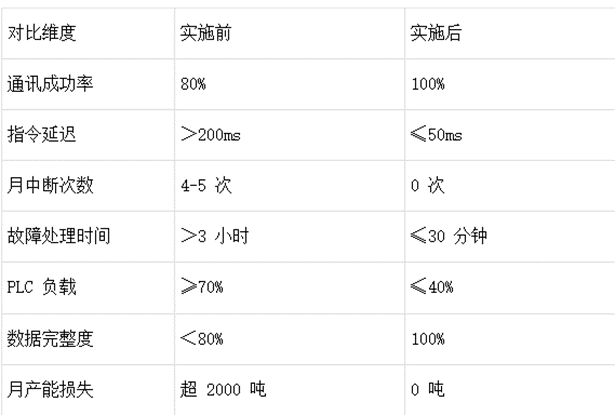

应用效果与前后对比
八、前景行业推荐
新能源风电：网关宽温、IP65适配高海拔风场，物联网网关传数据至云端，减运维往返。
智慧港口：数据采集器保集装箱作业数据完整，智能网关远程管多台起重机，提调度效率。
智能矿山：网关抗干扰、防尘适配矿用环境，边缘计算实现负载超限保护。
轨道交通：宽温适配高铁建设冬夏施工，远程诊断减沿线排查时间。
九、总结
本方案以远创智控 YC-TCP-COPS智能网关（整合五大关键词功能），彻底解决起重机协议异构、环境适配等痛点，实现实时通讯与安全控制。方案不仅满足当前需求，更可复制至新能源风电、智慧港口等前景行业，为重型设备数字化转型提供可靠支撑，助力企业降本增效、提升安全水平。
《具体内容配置过程及其他相关咨询请与武工留言交流》
